Quartus報錯資源不夠用問題分析

本文為明德?lián)P原創文章，轉載請注明出處！ 作者：肖肖肖

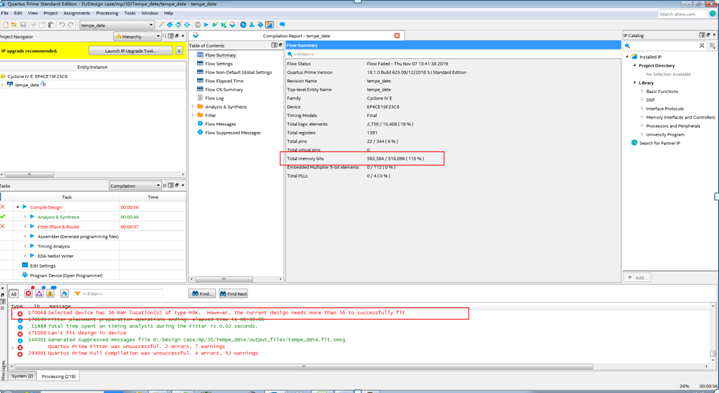

當quartus報錯資源不夠的時候，報錯為：170048 Selected device has 56 RAM location(s) of type M9k. However,the current design needs more than 56 to successfully fit.（如下圖所示）

那么造成這個問題的原因有以下幾個：

1、如果工程用到了FIFO、RAM等，那就可能是這些的深度設置的太深了。

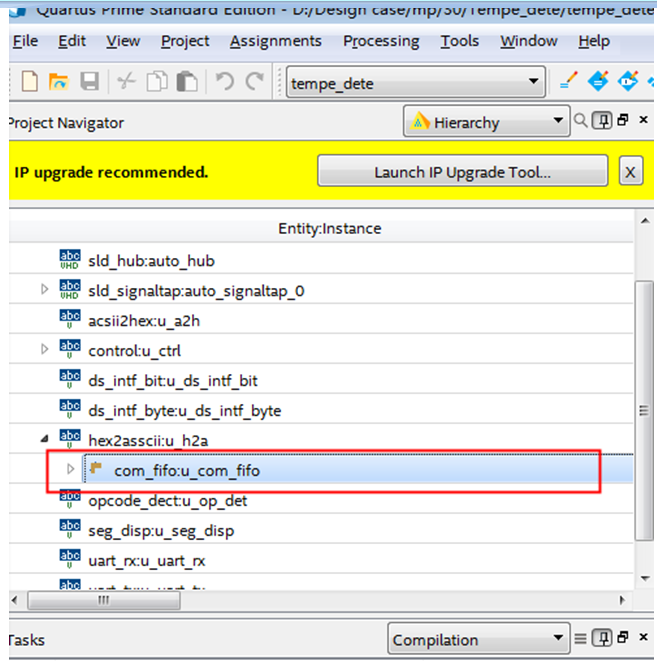

在此處（如下圖1.1所示）找到FIFO或者RAM等，雙擊打開（圖1.2）界面查看或者修改詳細參數。

圖1.1

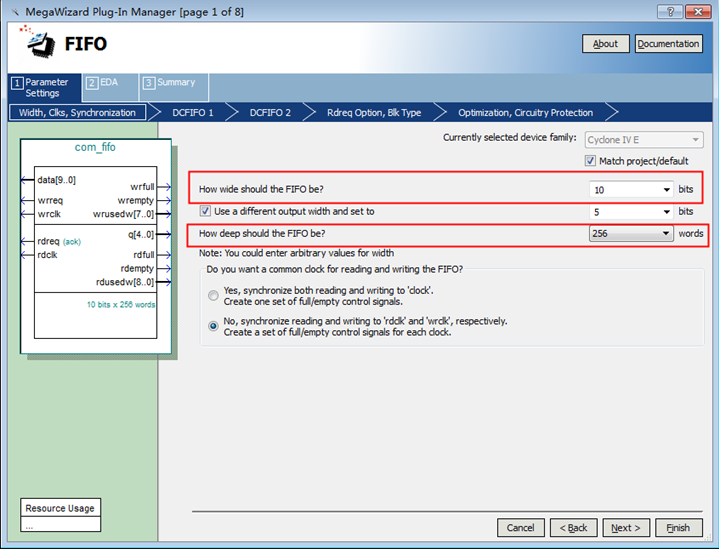

圖1.2

2、用signaltap抓取信號設置的深度太大了。越大越占用資源。

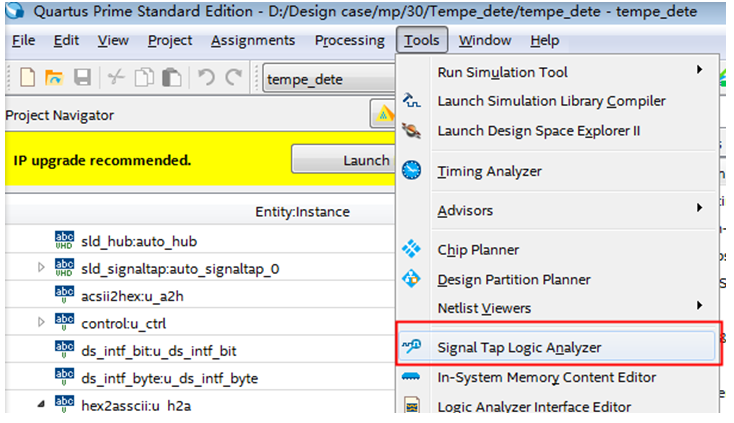

找到“Tool”，打開“SignalTap” （如圖2.1）

圖2.1

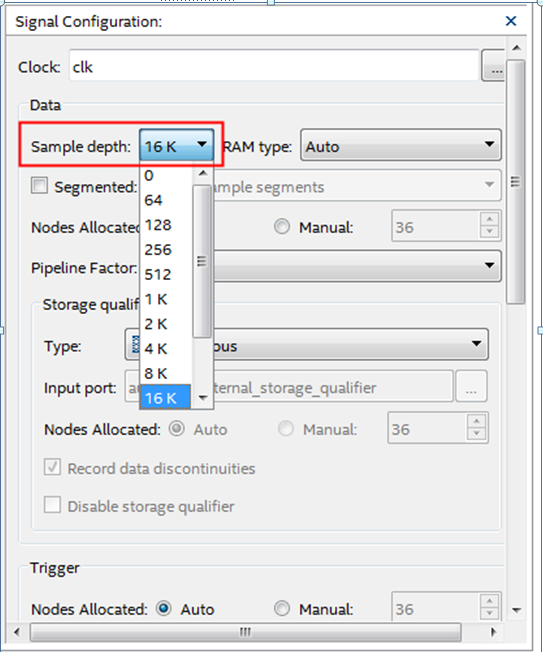

在此處查看、選擇SignalTap的深度（如下圖所示）

圖2.2

3、芯片的型號選擇錯誤了。很多時候芯片決定了資源的大小。

（如果芯片沒有選擇錯誤，那么就想辦法減少工程的資源占用率）

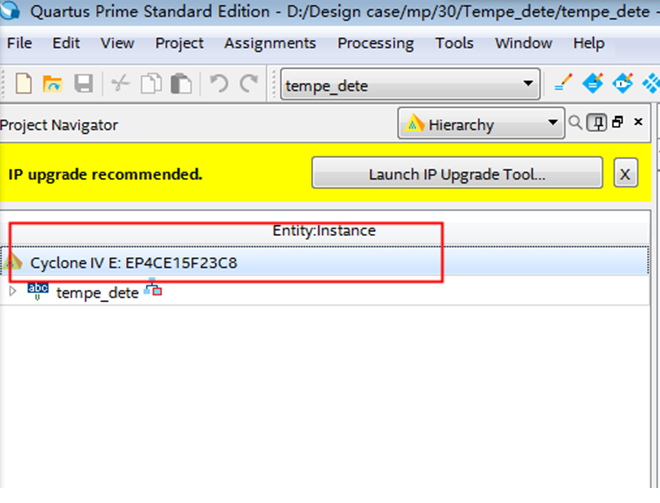

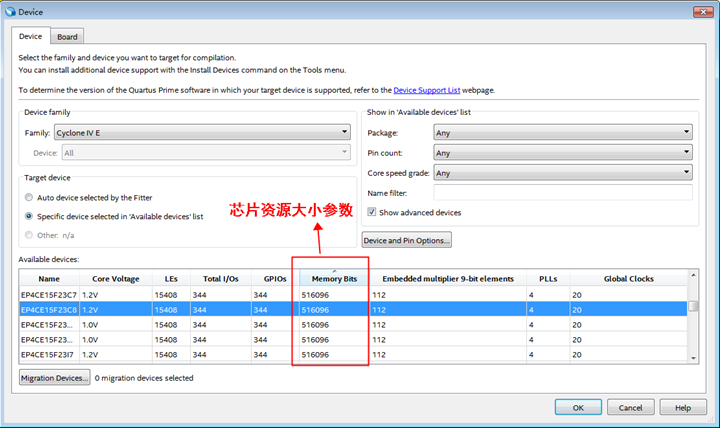

在此處（如下圖3.1所示）查看芯片的型號，雙擊則更改芯片型號或者查看更詳細的芯片資料（如下圖3.2所示）

圖3.1

圖3.2

通過查找，排除了第一個原因。

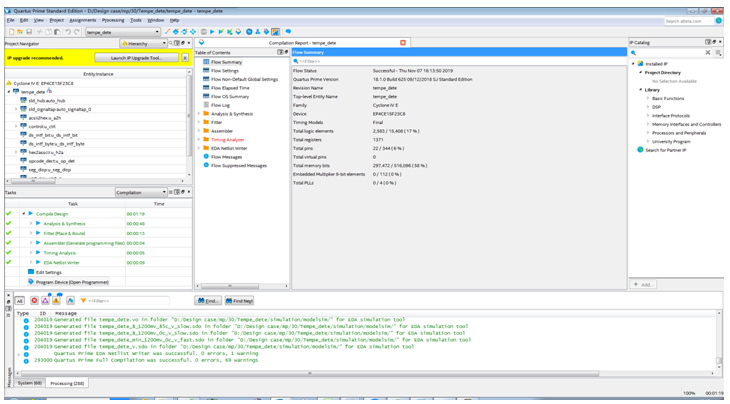

現在把Signaltap的深度改小一點看看，重新編譯看看，如下圖所示，編譯通過了，問題解決。

想學習更多FPGA相關問題歡迎加Q:1479512800肖肖肖 互相討論！
