本文簡要描述了 MDY 千兆網工程仿真的過程。
千兆網模塊使用了一個比較大的 IP 核，即三速以太網 IP 核，該 IP 核較大，涉及的功能較多，不能像之前那樣添加 altera_mf.v 文件就行。那了方便起見，還是使用了傳統的，通過 QUARTUS 調用 MODELSIM 的方式進行仿真。
希望學員能根據本案例，舉一反三，掌握 QUARTUS 調用 MODELSIM 的方法。
1. 設置 MODELSIM 工具路徑

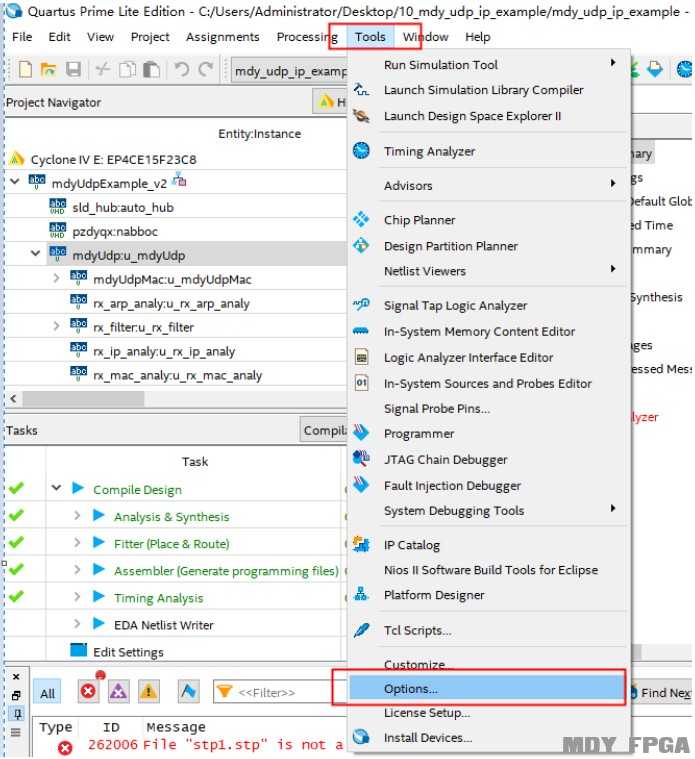

在 QUARTUS 中的 tools 欄中，點擊 options 選項。

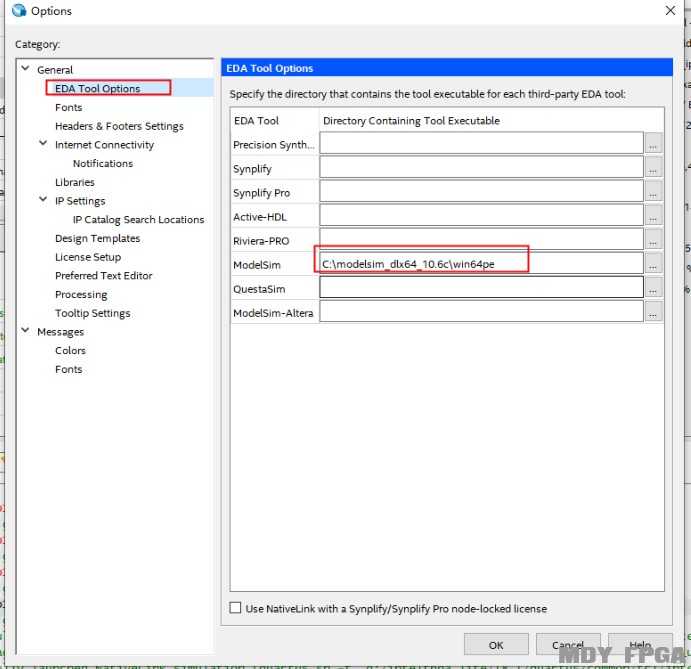

在彈出的窗口中，選擇 EDA tool options，然后在 Modelsim 中選擇 modelsim 的所在的路徑。注意一般是在 win32 或者 win64pe 的目錄。
2. 設置仿真文件

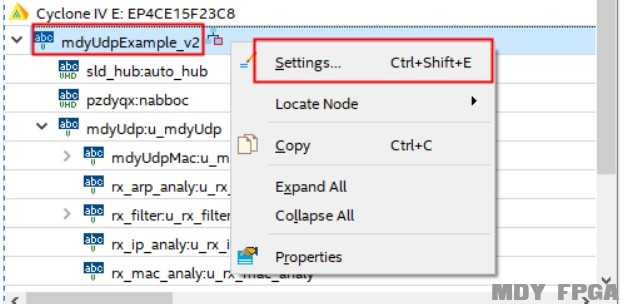

在工程的頂層文件中，右鍵選擇 Settings。
在彈出的窗口中，先選擇 Simulation。
在 Tool name 中，選擇 Modelsim。（如果您的工具不同，就根據實質情況來選）
在 Format for output netlist 中，選擇 verilog HDL。
在 Time Scale 中，選擇時間單位，我這里選擇的是 100ps。
其他默認即可。
點擊 Test Benches 按鍵，開始進行測試文件設置。

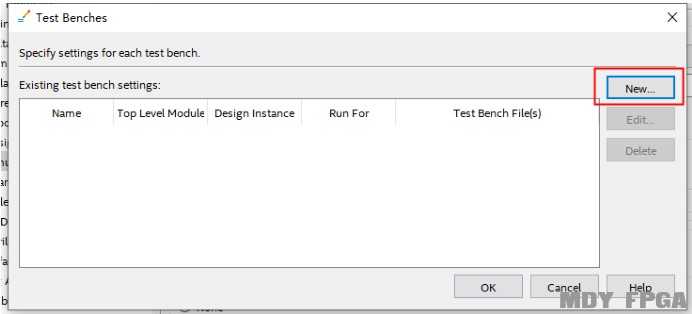

在彈出的窗口中，點擊 New，開始新增一個測試文件。
在 Test bench name 中，填寫測試文件名。本次演示工程中，測試文件名是test_mdyUdpIp。
在 Top level module in test bench 中，填寫測試文件中的模塊名，即 module name。一般
規范的是模塊名與測試文件名一致，所以填 test_mdyUdpIp。
注意以上兩個選項概念是不同的。有些人的模塊名與文件名不一致，這個要注意下。

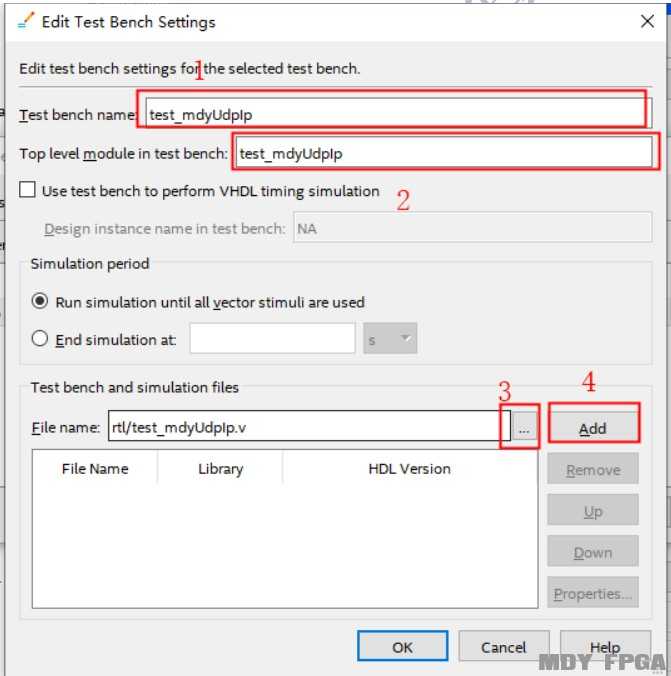

在上圖 3 處，點擊后選擇測試文件，然后在 Add 中點擊，即可添加測試文件。
當設置完成后，一路按 OK\APPLY 選項，關閉設置窗口。
3. 運行 RTL 仿真

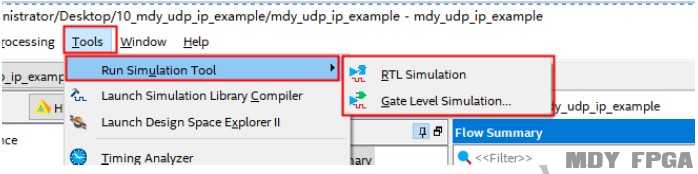

在 QUARTUS 界面中，在 tools 中，選擇 Run Simulaton Tool，再選擇 RTL Simulaton。
此時開始調用 MODELSIM 進行綜合編譯和仿真。

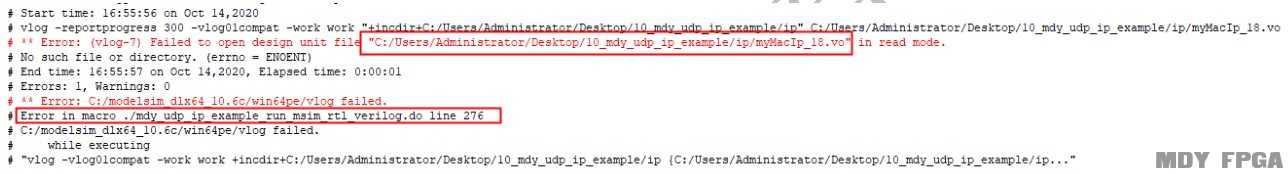

MODELSIM 有可能會出現上面的錯誤。
仔細閱讀錯誤提示，該提示說找不到 myUdpIp_18.vo 文件。并且是在運行“udp_ip_example_run_msim_rtl_verilog.do”第 276 行時出現的錯誤。

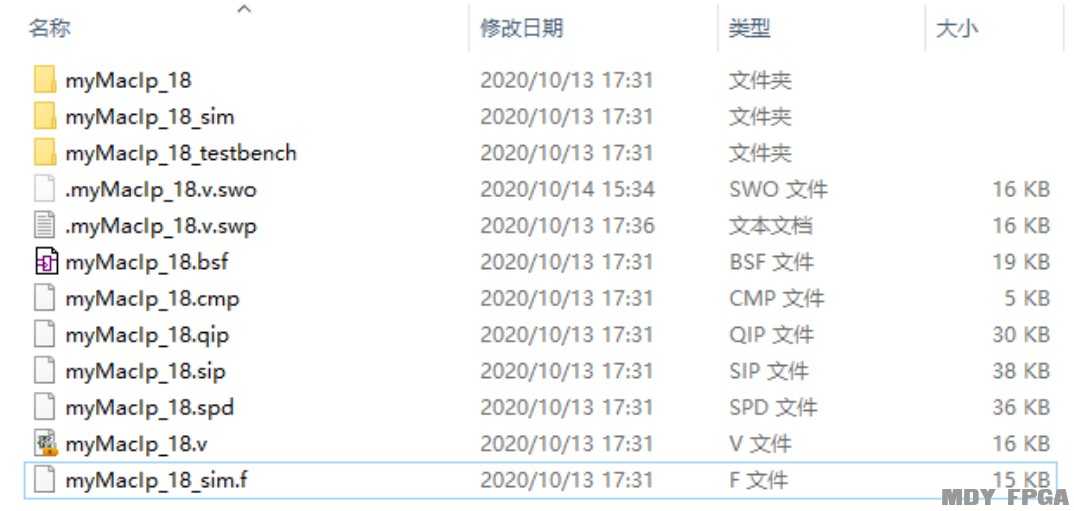

筆者在目錄下確實找不到 myUdpIp_18.vo 文件，百思不得其解，這個文件是哪里來的？！
不得已，去找 udp_ip_example_run_msim_rtl_verilog.do 看看。

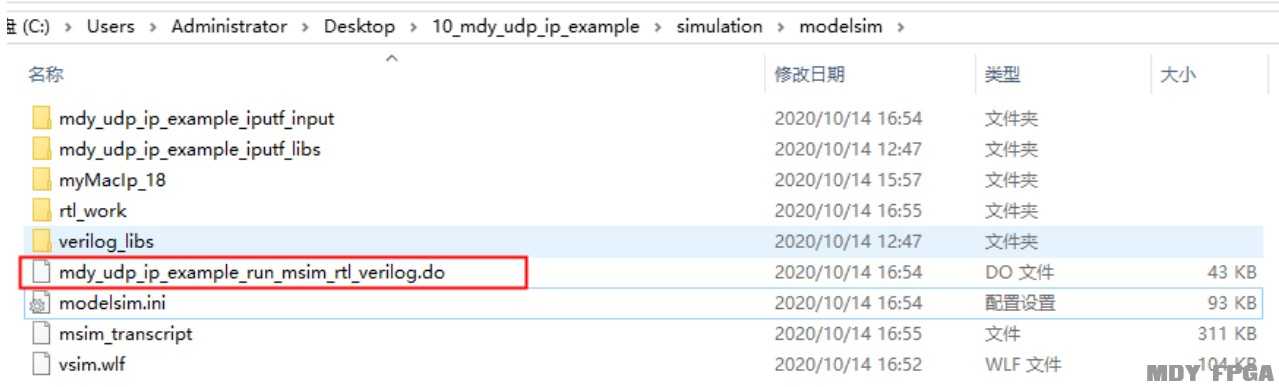

如上圖，找到 udp_ip_example_run_msim_rtl_verilog.do 文件。
找到 276 行，確實是有一條語句要編譯 myUdpIp_18.vo 文件。仍然不明白為什么要編
譯：是生成的 IP 核少了這個文件，還是說測試時多要求了這個文件。

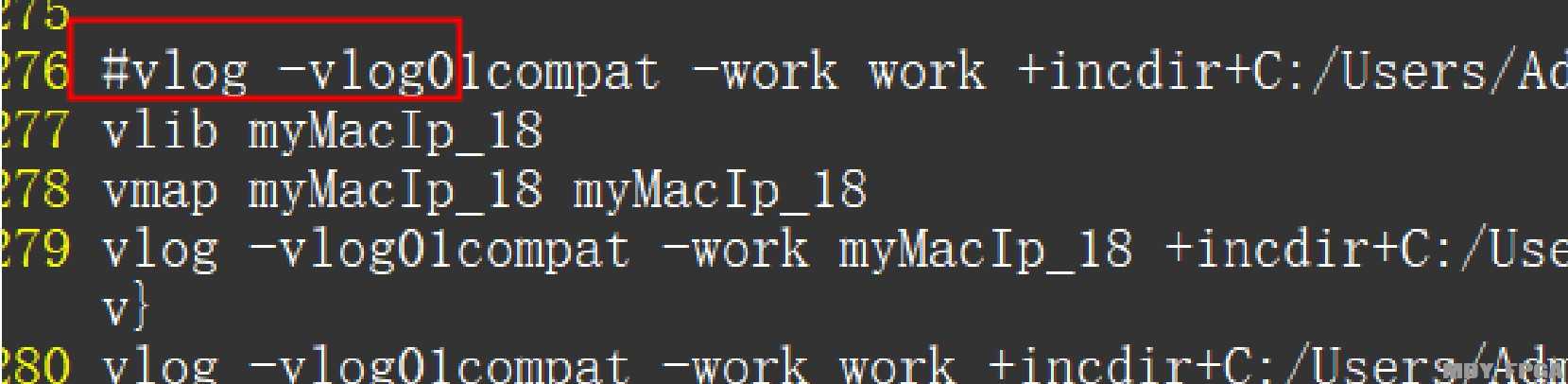

沒有辦法的情況下，將 276 行屏蔽，嘗試不用此語句是否能成功。如上圖所示，加一個#，保存。

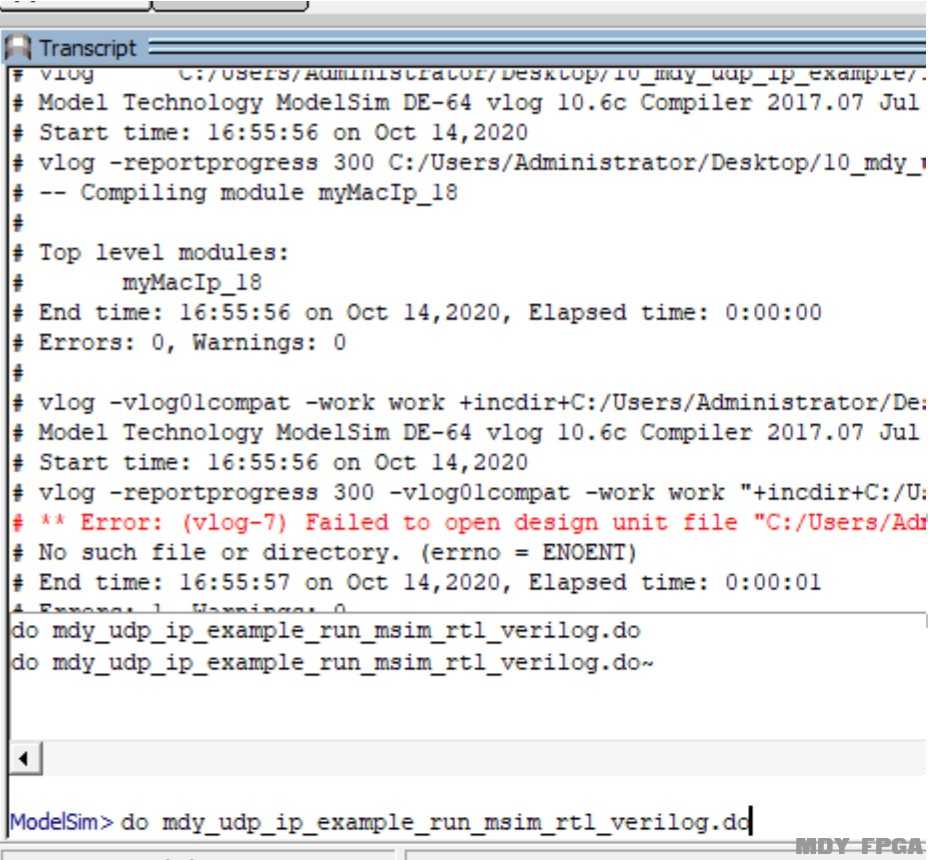

修改后，注意注意！是在 MODELSIM 的窗口中，按“向上箭頭”鍵，找到上面的語句do udp_ip_example_run_msim_rtl_verilog.do，按回車執行。
千萬不要在 QUARTUS 里調用仿真，那樣又會修改回 do 文件的。

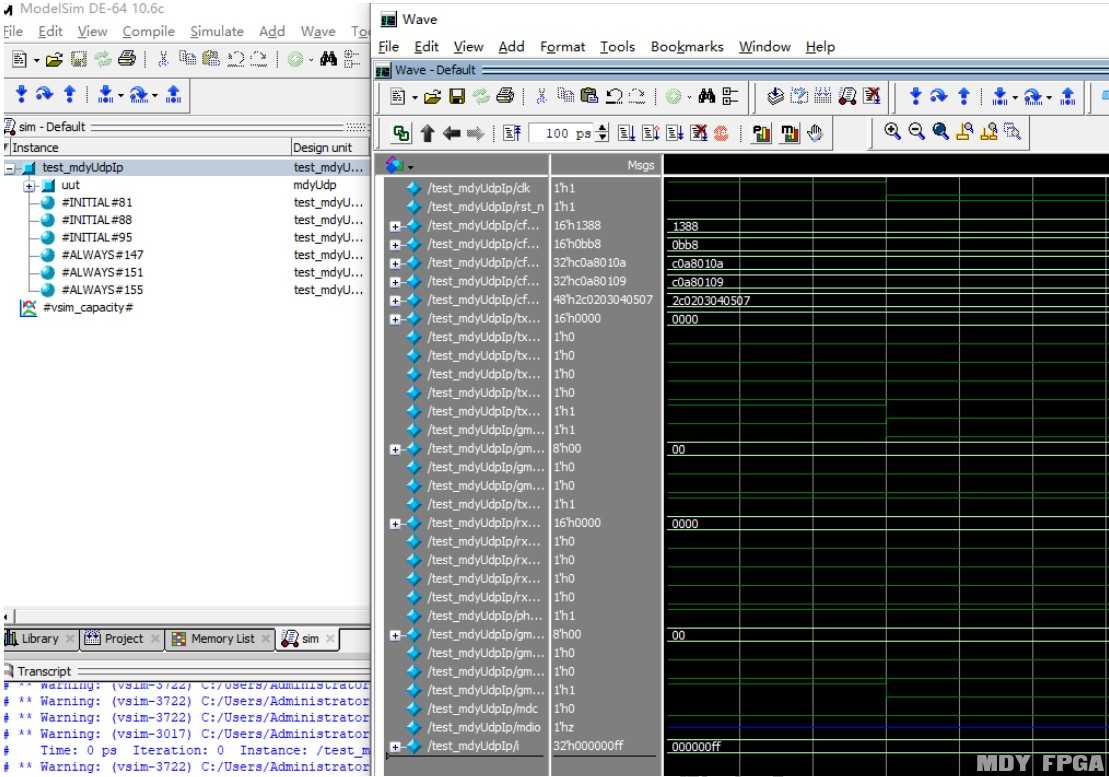

執行后果然沒有問題，一切順利，如上圖所示。大家可以自由使用了。
4. 修改代碼調試
當仿真發現問題，修改完代碼后。沒有必要從第 3 步開始（即不用 QUARTUS 調用MODELSIM）。而是直接在 MODELSIM 窗口中，選擇 compile，選擇修改的文件，compile。
然后在 MODELSIM 中 Restart，重新跑即可。
