真正和FPGA打交道應該是剛讀研一的時候，不知道市場上什么資料好，可能和剛開始學習FPGA的同學們一樣，主要心態是想快速掌握這門技術，經過一番調查選擇了潘老師的《手把手教你學FPGA設計》，終于被大道至簡的至簡設計法所打敗了。
一、為什么大道至簡好用且方便
由于《手把手教你學FPGA設計》書中講解詳細且區域劃分鮮明，至簡設計法最大特點2個，設計模板化和思考步驟化。
設計模板化：
在設計上明德揚把一些功能模板規范成可復用的模板，我們只需要填入參數就能把設計做出來，極大地減少代碼上不必要的錯誤，我們只需要專心做好設計；
思考步驟化：
至簡設計法能幫助我們形成嚴謹的邏輯思維，做到設計有根據、思考有步驟。
過多贅述不必多說，就像潘老師所說過那樣，學好FPGA最重要就是狀態機和計數器，記住，這是重點，要考的！！！
其實剛開始我沒認為這兩項多么重要，哈哈哈，但是隨著工程代碼量的不斷增大以及對時序等要求的不斷增強，愈發覺得基礎才能決定上層建筑。而反觀三段式或四段式狀態機代碼清晰，結構分明，你所需要做的只是添磚加瓦，也就是你自己的狀態，因為地基已經為你搭好了。再說計數器，應該說沒有什么說的了，抬手就寫，因為代碼放在那了啊，只需要添加你的加一和結束條件就可以了啊！！！現在想想當初的我為什么要特立獨行！！！導致在仿真階段浪費好多時間。
二. USB3.0數據通信
最近寫的代碼（也不是最近了，大約在過年回家之前）是關于USB3.0數據通信的，這里多說幾句，板子前期是購買的，后來自己設計的。代碼部分是賣家提供（具體名稱不方便透露，因為我不是挑事的人，哈哈哈），但是真的是他的代碼太繁瑣以及太不易搞懂且移植性太差了，但比較好的是我自己寫也不浪費什么事情，我將USB3.0的狀態分為讀，寫，空閑三個，然后根據三段式順利寫好屬于自己的代碼。源代碼在下面，哈哈哈，如果可以的話請不要亂發或者幫我打碼，畢竟畢業論文里還在用。并且家里電腦真的是什么軟件都沒安裝，我就用記事本復制過來的。
2.1. USB3.0控制模塊參考代碼
|
信號
|
類型
|
位寬
|
意義
|
|
clk
|
輸入
|
1
|
時鐘信號
|
|
pclk_in
|
輸入
|
1
|
USB芯片復位信號
|
|
rst_n
|
輸入
|
1
|
復位信號，低電平有效
|
|
flag_a
|
輸入
|
1
|
USB芯片標志位，控制寫狀態
|
|
flag_b
|
輸入
|
1
|
USB芯片標志位，控制寫狀態
|
|
flag_c
|
輸入
|
1
|
USB芯片標志位，控制讀狀態
|
|
flag_d
|
輸入
|
1
|
USB芯片標志位，控制讀狀態
|
|
pclk
|
輸出
|
1
|
USB芯片復位信號
|
|
slcs
|
輸出
|
1
|
USB芯片片選信號
|
|
sloe
|
輸出
|
1
|
USB芯片控制信號
|
|
slrd
|
輸出
|
1
|
USB芯片讀狀態選擇信號
|
|
slwr
|
輸出
|
1
|
USB芯片寫狀態選擇信號
|
|
pktend
|
輸出
|
1
|
USB芯片數據包信號
|
|
fifo_addr
|
輸出
|
2
|
USB芯片數據讀取方向控制信號
|
|
usb_data
|
雙向
|
32
|
USB3.0數據
|
|
cmd_flag
|
輸出
|
1
|
USB傳輸數據標志位
|
|
cmd_data
|
輸出
|
32
|
USB傳輸數據
|
|
module USB_command(
input clk ,
input pclk_in ,
input rst_n ,
//usb
input flag_a ,
input flag_b ,
input flag_c ,
input flag_d ,
output wirepclk ,
output wireslcs ,
output reg sloe ,
output regslrd ,
output regslwr ,
output wirepktend ,
output reg [ 1: 0] fifo_addr ,
inoutwire [31: 0] usb_data ,
output regcmd_flag ,
output wire [31: 0] cmd_data
);
parameter IDLE = 4'b0001 ;
parameter WRITE = 4'b0010 ;
parameter READ = 4'b0100 ;
reg [ 3: 0] state_c /*synthesis preserve*/ ;
reg [ 3: 0] state_n /*synthesis preserve*/ ;
//cnt
reg [31: 0] cnt ;
wire add_cnt ;
wire end_cnt ;
reg [15: 0] rd_cnt ;
reg [15: 0] rd_data_len ;
regwr_trig ;//寫觸發
assign slcs = 1'b0;
assign pclk = pclk_in;
assign pktend = 1'b1;
assign usb_data = (!slwr) ? usb_write_data : 32'dz;
wire[31:0] usb_write_data ;
//state_c
always@(posedgeclk or negedgerst_n)begin
if(!rst_n)begin
state_c<= IDLE;
end
else begin
state_c<= state_n;
end
end
//state_n
always@(*)begin
case(state_c)
IDLE:begin
if(flag_a&&flag_b&&wr_trig)begin
state_n = WRITE;
end
else if(flag_c&&flag_d)begin
state_n = READ;
end
else begin
state_n = state_c;
end
end
WRITE:begin
if(flag_b == 1'b0)begin //寫滿
state_n = IDLE;
end
else begin
state_n = state_c;
end
end
READ:begin
if(flag_d == 1'b0)begin //讀空
state_n = IDLE;
end
else begin
state_n = state_c;
end
end
default:begin
state_n = IDLE;
end
endcase
end
//fifo_addr
always @(posedgeclk or negedgerst_n)begin
if(rst_n == 1'b0)begin
fifo_addr<= 2'b00;
sloe <= 1'b1;
end
else if(state_c==READ)begin
fifo_addr<= 2'b11;
sloe <= 1'b0;
end
else begin
fifo_addr<= 2'b00;
sloe <= 1'b1;
end
end
//slwr 輸出信號，用時序邏輯好點
always @(posedgeclk or negedgerst_n)begin
if(rst_n == 1'b0)begin
slwr<= 1'b1;
end
else if(state_c==WRITE)begin
slwr<= 1'b0;
end
else begin
slwr<= 1'b1;
end
end
//slrd
always @(posedgeclk or negedgerst_n)begin
if(rst_n == 1'b0)begin
slrd<= 1'b1;
end
else if(state_c==READ)begin
slrd<= 1'b0;
end
else begin
slrd<= 1'b1;
end
end
//rd_cnt
always @(posedgeclk or negedgerst_n)begin
if(rst_n == 1'b0)begin
rd_cnt<= 16'd0;
end
else if(slrd)begin
rd_cnt<= 16'd0;
end
else begin
rd_cnt<= rd_cnt + 1'b1;
end
end
//rd_data_len
always @(posedgeclk or negedgerst_n)begin
if(rst_n == 1'b0)begin
rd_data_len<= 16'd0;
end
else if(rd_cnt == 16'd3)begin
rd_data_len<= usb_data + 16'd3;
end
end
//cmd_flag
always @(posedgeclk or negedgerst_n)begin
if(rst_n == 1'b0)begin
cmd_flag<= 1'b0;
end
else if(rd_cnt == 16'd3)begin
cmd_flag<= 1'b1;
end
else if(rd_cnt == rd_data_len)begin
cmd_flag<= 1'b0;
end
end
assign cmd_data = usb_data ; //將cmd_flag與cmd_data配合使用
//cnt
always @(posedgeclk or negedgerst_n)begin
if(!rst_n)begin
cnt<= 0;
end
else if(add_cnt)begin
if(end_cnt)
cnt<= 0;
else
cnt<= cnt + 1;
end
else begin
cnt<= 0;
end
end
assign add_cnt = state_c==WRITE;
assign end_cnt = add_cnt&&cnt == 4096-1; //測試用的計數數據
//wr_trig
always @(posedgeclk or negedgerst_n)begin
if(rst_n == 1'b0)begin
wr_trig<= 1'b0;
end
else if(cmd_flag&&cmd_data == 32'h11111111)begin
wr_trig<= 1'b1;
end
//else if(slwr == 1'b0)begin //開始寫的時候，將wr_trig拉低
// wr_trig<= 1'b0;
//end
end
//fifo 讀請求
regfifo_rdeq;
always @(posedgeclk or negedgerst_n)begin
if(rst_n == 1'b0)begin
fifo_rdeq<= 1'b0;
end
else if(flag_a )begin
fifo_rdeq<= 1'b1;
end
else fifo_rdeq<= 1'b1;
end
//fifo 寫請求
regfifo_wdeq;
always @(posedgeclk or negedgerst_n)begin
if(rst_n == 1'b0)begin
fifo_wdeq<= 1'b0;
end
else if(flag_c)begin
fifo_wdeq<= 1'b1;
end
else fifo_wdeq<= 1'b1;
end
//FIFO
fifo fifo_inst (
.clock (clk),
.data ( cnt ),
.rdreq ( fifo_rdeq ),
.wrreq ( fifo_wdeq ),
.q ( usb_write_data )
);
Endmodule
|
2.2. 明德揚的signaltap教程及仿真驗證

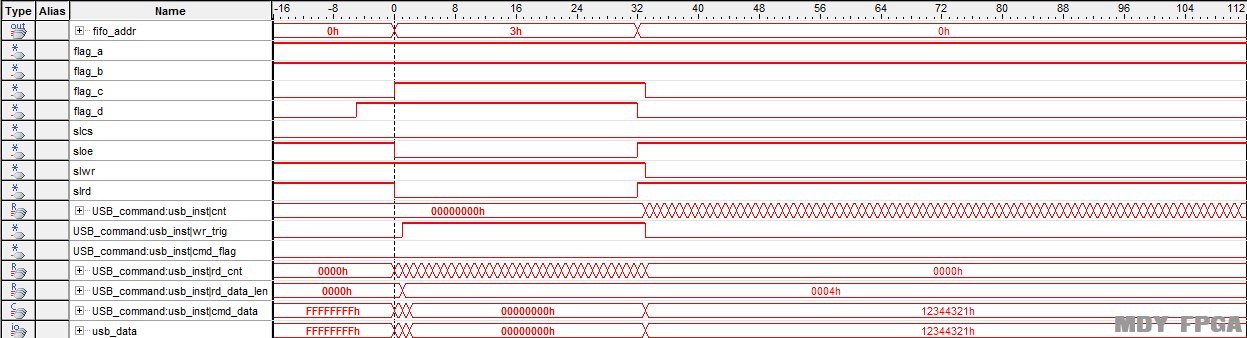

這里還得感謝明德揚的signaltap教程，因為USB通信的數據線為32根，因此調試階段使用modelsim真的不太好用，所以根據明德揚所講的signaltap教程，我很容易的實現了抓圖，分析出代碼問題，并且我自己的體會，signaltap真的就像現實的示波器啊！！！好處自己去鉆研吧。下面是抓圖，通過抓圖分析數據簡直不要太快！！
無論是FPGA初學者，還是已經工作的工程師，都推薦學習明德揚的至簡設計法，一定會有大大的收獲。最后，祝福明德揚越來越好，大道至簡，受益匪淺。愿桃李不言下自成蹊，終其教育，無外乎傳道授業解惑，古有孔丘弟三千，愿今師者百樹人。
