根據邏輯電路的不同特點，數字電路分為組合邏輯和時序邏輯，明德?lián)P粉絲里的同學提出，無法正確區分，今天讓我跟一起來學習一下兩種邏輯的區別以及使用環境。
·時序邏輯和組合邏輯的區別
關于組合邏輯和時序邏輯的不同，我們可以從三方面來理解，分別是code（代碼），電路圖和波形圖三方面。
從代碼層面來看，時序邏輯即敏感列表里面帶有時鐘上升沿，如果是沒有上升沿或者是帶有“*”號的代碼，為組合邏輯。
電路層面，兩種邏輯反映的電路也有不同，時序邏輯相當于在組合邏輯的基礎上多了一個D觸發器。
波形圖層面，組合邏輯的波形是即刻反映變化的，與時鐘無關；但是時序邏輯的波形不會立刻反映出來，只有在時鐘的上升沿發生變化。
用一個簡單的例子來區分學習下，如計算c=a+b。

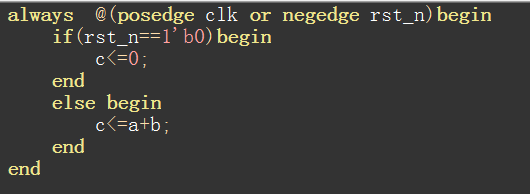

在代碼層面，時序邏輯代碼表示如下，可以看到此代碼有“posedge“時鐘上升沿，即表示有一個D觸發器，a+b的結果c是在D觸發器發出指令后才進行輸出的。
組合邏輯則如下所示，是不帶上升沿的，有“*”號的，直接輸出a+b=c的值，不進行額外操作：
對比兩種邏輯的代碼表示，可以看出同樣是輸出c的值，不同的邏輯輸出時間卻不同，時序邏輯是在時鐘上升沿輸出，組合邏輯則直接輸出。
電路圖層面，組合邏輯為一個加法器連接a和b，緊接著立刻給到c，如下圖所示，可以看到a+b得出的值c直接輸出，沒有進行任何額外操作：

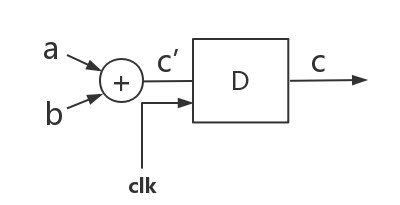

時序邏輯的電路圖加法器連接的a和b沒有變，但是c的值在輸出部分，不會直接輸出，D觸發器就像一扇門，信號值c‘停留在門前，當D觸發器收到了時鐘clk上升沿的信號，才會把門打開，輸出信號c的值，如下圖所示：
可以看到，組合邏輯是直接輸出信號c，時序邏輯需要D觸發器收到時鐘上升沿信號后才會輸出信號c。

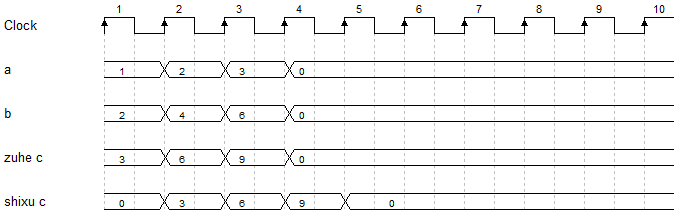

在波形圖層面，我們可以畫出時序圖來分析，如下圖所示。可以看出第一個時鐘時a=1，b=2，此時組合邏輯立刻得出c=3，是跟時鐘沒有關系的；但是時序邏輯一定要在下一個時鐘的上升沿處才得出c=3的結果；
以此類推，后面的原理是一樣的，當a=2，b=4時，組合邏輯馬上得出c=6，時序邏輯在第3個時鐘上升沿得出c=6。
綜上所述，我們進行一下總結，組合邏輯任意時刻的輸出僅僅取決該時刻的輸入，與時鐘無關；時序邏輯先算好當前輸入信號的結果，但還不影響輸出，只有等到時鐘上升沿的一瞬間，才把結果給了輸出。
· 時序邏輯和組合邏輯的使用
相信大家已經可以非常清晰的區分組合邏輯和時序邏輯，下面我們就討論一下組合邏輯和時序邏輯的使用環境。
首先我們需要保證信號的結果是正確的，只要滿足目標需求，這時使用時序邏輯還是組合邏輯都是可以的（這里我們討論的是大多數情況，但也有例外，例如模塊的輸出一般要求是時序邏輯）。
在實際設計中，為了便于操作，我們可以首先考慮用時序邏輯，看是否能滿足設計要求。如果無法滿足目標要求，需要湊時序，那么就考慮改為組合邏輯。
舉個例子便于大家更好地理解，如下圖所示，假設有一個模塊，有兩個信號dout和dout_vld，其中dout表示數據，dout_vld表示數據有效性。我們假設需要該模塊先后輸出兩個數據6和1。
如下圖所示，該波形輸出就是正確的，只要設計能保證正確性，那不管使用組合邏輯還是時序邏輯，都是可以的。

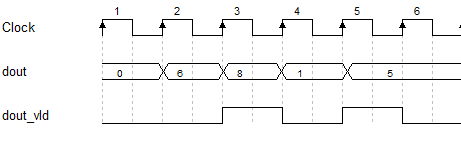

但假設現在輸出的結果如下圖所示，輸出的是8和5，不是我們目標需要的6和1，并且可以看到，dout_vld比dout晚了一個時鐘，這個時候就可以考慮設計dout_vld的時序邏輯改為組合邏輯，將信號dout_vld提前一拍，就可以得到正確的結果。
另一種方法，假設dout是組合邏輯設計的，就是把dout改為時序邏輯實現，將dout推遲一拍，達到信號對齊的效果。
