脈沖寬度調制（pulse width modelation）簡稱PWM，利用微處理器的數字輸出來對模擬電路進行控制的一種非常有效的技術，廣泛應用在從測量、通信到功率控制與變換的許多領域中脈沖寬度調制是利用微處理器的數字輸出來對模擬電路進行控制的一種非常有效的技術，廣泛應用在從測量、通信到功率控制與變換的許多領域中。
在本章的應用中可以認為PWM就是一種方波。如圖2-7所示。
圖2-7 PWM波形圖
一個周期為10ms，高電平為6ms，低電平時間為4ms的PWM，其占空比（高電平時間占整個周期的比例）為60%。

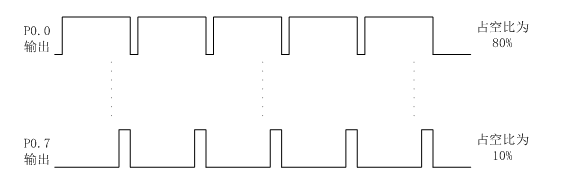

明德?lián)P的FPGA開發板共有8個LED燈。產生8個管腳的PWM圖，如圖2-8所示。每個管腳對應的占空比分別為：80%、70%、60%、50%、40%、30%、20%和10%。系統工作時鐘100MHz。
圖2-8 各個LED等對應的PWM波形
FPGA通過8個管腳來分別控制8個LED燈，管腳值為0，對應的LED燈亮，管腳值為1，對應的LED燈滅（低亮高滅）。如果管腳不停地變化，則LED燈會閃爍；如果這種高低變化非常快，由于人的視覺暫留現象，LED就會出現不同的亮度。
基于這個原則，我們也可以通過產生PWM波形，來控制LED燈的亮度。
1. 明確功能
首先確定模塊信號列表，如表2.2。
表2.2信號列表
|
信號名 |
I/O |
位寬 |
說明 |
|
clk |
I |
1 |
系統工作時鐘100MHz。 |
|
rst_n |
I |
1 |
系統復位信號，低電平有效。 |
|
led |
O |
8 |
LED輸出信號 |
產生8個脈沖，每個脈沖周期為10s對應的占空比分別為：80%、70%、60%、50%、40%、30%、20%和10%。
2. 功能波形
led所有信號的變化都是相似的，這里以led[0]為例。見圖2-9。
圖2-9 led[0]信號變化圖
3. 計數結構

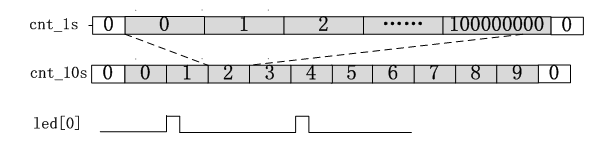

因?yàn)槊總€(gè)脈沖的高低電平持續時間都是以1s為單位的，所以引入兩個計數器，計數器cnt_1s計數1s，計數器cnt_10s計數每個脈沖高低電平分別持續的時間。具體計數情況如圖2-10所示：
圖2-10 計數結構圖
4. 加一結束條件
cnt_1s的加1條件：計數器一直在計數，即：assign add_cnt_1s=1；
cnt_1s的結束條件：加一條件下計數到100_000_000-1；
cnt_10s的加1條件：cnt_1s的結束時刻；
cnt_10s的結束條件：加一條件下計數到10-1；
5. 定義特殊點
圖2-11有幾個特殊點，需要我們記住。
圖2-11 特殊定義點圖
cnt1s的結束條件：cnt_1s==100_000_000-1，定為end_cnt_1s。
cnt10s的結束條件：cnt_10s==10-1，定為end_cnt_10s。
led所有位的新號變化都是相似的，所以我們以led[0]為例定義特殊點，
led[0]變高的條件：cnt_10s==1-1，定為led0_off。
led[0]變低的條件：cnt_10s==10-1，定為led_on。
6. 完整性檢查
|
（1）計數器cnt_1s cnt_1s的初值：0； cnt_1s的加1條件：assign add_cnt_1s=1； cnt_1s的結束條件： assign end_cnt_1s=add_cnt1s&&cnt_1s ==100_000_000 - 1 |
（6）led[3] led[3]由0變1：led3_off led[3]由1變0：led_on |
|
（2）計數器cnt_10s cnt_10s初值：0； cnt_10s的加1條件： assign add_cnt_10s=end_cnt1s； cnt_10s的結束條件： assign end_cnt_10s=add_cnt10s && cnt_10s==10 - 1 |
（7）led[4] led[4]由0變1：led4_off led[4]由1變0：led_on |
|
（3）led[0] led[0]由0變1：led0_off led[0]由1變0：led_on |
（8）led[5] led[5]由0變1：led5_off led[5]由1變0：led_on |
|
（4）led[1] led[1]由0變1：led1_off led[1]由1變0：led_on |
（9）led[6] led[6]由0變1：led6_off led[6]由1變0：led_on |
|
（5）led[2] led[2]由0變1：led2_off led[2]由1變0：led_on |
（10）led[7] led[7]由0變1：led7_off led[7]由1變0：led_on |
7. 計數器代碼
2
3 always @(posedgeclk or negedgerst_n)begin
4 if(rst_n==1'b0)begin
5 cnt_1s <= 0;
6 end
7 else if(add_cnt_1s)begin
8 if(end_cnt_1s)
9 cnt_1s <= 0;
10 else
11 cnt_1s <= cnt_1s + 1;
12 end
13 end
14 assign add_cnt_1s = 1'b1;
15 assign end_cnt_1s = add_cnt_1s && cnt_1s==TIME_1S-1;
16
17 always @(posedgeclk or negedgerst_n)begin
18 if(rst_n==1'b0)begin
19 cnt_10s <= 0;
20 end
21 else if(add_cnt_10s)begin
22 if(end_cnt_10s)
23 cnt_10s <= 0;
24 else
25 cnt_10s <= cnt_10s + 1;
26 end
27 end
28 assign add_cnt_10s = end_cnt_1s;
29 assign end_cnt_10s = add_cnt_10s && cnt_10s==10-1;
30
8.完整代碼
2 always @(posedgeclk or negedgerst_n)begin
3 if(rst_n==1'b0)begin
4 led[0] <= 0;
5 end
6 else if(led_on)begin
7 led[0] <= 0;
8 end
9 else if(led0_off)begin
10 led[0] <= 1;
11 end
12 end
13 assign led0_off = add_cnt_10s && cnt_10s==1-1;
14 assign led_on = add_cnt_10s && cnt_10s==10-1;
15
16 //按照第六步第4點，寫出len[1]的代碼
17 always @(posedgeclk or negedgerst_n)begin
18 if(rst_n==1'b0)begin
19 led[1] <= 0;
20 end
21 else if(led_on)begin
22 led[1] <= 0;
23 end
24 else if(led1_off)begin
25 led[1] <= 1;
26 end
27 end
28 assign led1_off = add_cnt_10s && cnt_10s==2-1;
29
30 //按照第六步第5點，寫出len[2]的代碼
31 always @(posedgeclk or negedgerst_n)begin
32 if(rst_n==1'b0)begin
33 led[2] <= 0;
34 end
35 else if(led_on)begin
36 led[2] <= 0;
37 end
38 else if(led2_off)begin
39 led[2] <= 1;
40 end
41 end
42 assign led2_off = add_cnt_10s && cnt_10s==3-1;
43
44 //按照第六步第6點，寫出len[3]的代碼
45 always @(posedgeclk or negedgerst_n)begin
46 if(rst_n==1'b0)begin
47 led[3] <= 0;
48 end
49 else if(led_on)begin
50 led[3] <= 0;
51 end
52 else if(led3_off)begin
53 led[3] <= 1;
54 end
55 end
56 assign led3_off = add_cnt_10s && cnt_10s==4-1;
57
58 //按照第六步第7點，寫出len[4]的代碼
59 always @(posedgeclk or negedgerst_n)begin
60 if(rst_n==1'b0)begin
61 led[4] <= 0;
62 end
63 else if(led_on)begin
64 led[4] <= 0;
65 end
66 else if(led4_off)begin
67 led[4] <= 1;
68 end
69 end
70 assign led4_off = add_cnt_10s && cnt_10s==5-1;
71
72 //按照第六步第8點，寫出len[5]的代碼
73 always @(posedgeclk or negedgerst_n)begin
74 if(rst_n==1'b0)begin
75 led[5] <= 0;
76 end
77 else if(led_on)begin
78 led[5] <= 0;
79 end
80 else if(led5_off)begin
81 led[5] <= 1;
82 end
83 end
84 assign led5_off = add_cnt_10s && cnt_10s==6-1;
85
86 //按照第六步第9點，寫出len[6]的代碼
87 always @(posedgeclk or negedgerst_n)begin
88 if(rst_n==1'b0)begin
89 led[6] <= 0;
90 end
91 else if(led_on)begin
92 led[6] <= 0;
93 end
94 else if(led6_off)begin
95 led[6] <= 1;
96 end
97 end
98 assign led6_off = add_cnt_10s && cnt_10s==7-1;
99
100 //按照第六步第10點，寫出len[7]的代碼
101 always @(posedgeclk or negedgerst_n)begin
102 if(rst_n==1'b0)begin
103 led[7] <= 0;
104 end
105 else if(led_on)begin
106 led[7] <= 0;
107 end
108 else if(led7_off)begin
109 led[7] <= 1;
110 end
111 end
112 assign led7_off = add_cnt_10s && cnt_10s==8-1;
113
