邊緣檢測工程：Ascii轉十六進制模塊代碼解析
作者：小黑同學
本文為明德揚原創文章，轉載請注明出處！
Ascii轉十六進制模塊的功能：將ASCII所對應的16進制數，轉成實質的16進制數。
一、設計架構

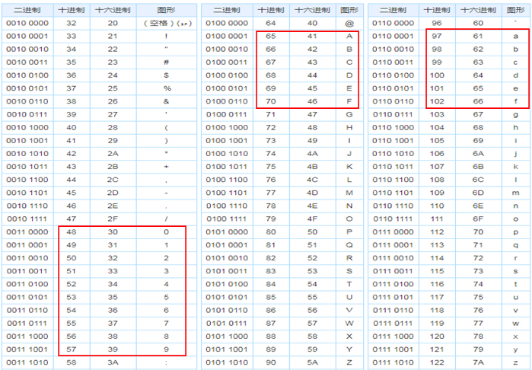

上圖是Ascii碼表對應的數據。我們從圖中可以獲取到如下關鍵信息。
1. Ascii碼0~9對應的十六進制數為8’h30~8’h39，也就是說收到ASCII碼的16進制數8’h30~8’h39時，就轉成0~9，也就是減去8’h30。
2. Ascii碼A~F對應的十六進制數為8’h41~8’h46，也就是說收到ASCII碼的16進制數8’h41~8’h46時，就轉成A~F，也就是減去8’h37。
3. Ascii碼a~f對應的十六進制數為8’h61~8’h66，也就是說收到ASCII碼的16進制數8’h61~8’h66時，就轉成a~f，也就是減去8’h57。
本模塊的功能，是對ASCII碼的0~9，a~f，A~F進行轉換，其他數據不轉換，不在此范圍的，數據無效。例如：
當din=8’h31（字符1）,且din_vld = 1，則dout=4’h1,dout_vld=1;
當din=8’h41（大寫字母A）時，且din_vld=1，則dout=4‘d10，dout_vld=1;
如果輸入的ASCII不在數字0~9，A~F,a~f的時候，dout_vld就輸出0。
當din=8’h49（大寫字母I）時，且din_vld=1，則dout=0，dout_vld=0。
二、信號的意義
|
信號 |
類型 |
意義 |
|
clk |
輸入信號 |
時鐘信號。 |
|
rst_n |
輸入信號 |
復位信號，低電平有效。 |
|
din |
輸入信號 |
接收的Ascii碼數據，位寬為8bit。 |
|
din_vld |
輸入信號 |
輸入數據有效指示信號，1bit位寬，當其為高電平時，對應輸入數據有效，表示接收到一字節的數據。注意，一個時鐘的高電平表示接收到一字節數據。 |
|
dout |
輸出信號 |
Ascii碼轉化為十六進制數之后的輸出，位寬為4bit。 |
|
dout_vld |
輸出信號 |
輸出數據有效指示信號，1bit位寬，當輸入在紅框范圍內時，dout_vld為高電平，表示Ascii轉十六進制轉化成功，當輸入不再紅框范圍內時，則dout_vld為低電平，表示數據無效。 |
三、參考代碼
下面展出本模塊的設計，歡迎進一步交流，如果需要源代碼，歡迎與本人聯系。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61 |
module acsii2hex(
clk ,
rst_n ,
din ,
din_vld ,
dout ,
dout_vld
);
parameter DIN_W = 8;
parameter DOUT_W = 4;
input clk ;
input rst_n ;
input [DIN_W-1:0] din ;
input din_vld ;
wire [DIN_W-1:0] din ;
wire din_vld ;
output[DOUT_W-1:0] dout ;
output dout_vld ;
reg [DOUT_W-1:0] dout ;
reg dout_vld ;
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
dout_vld <= 0;
end
else if(din_vld&&((din>=8'd48&&din<8'd58)||(din>=8'd65&&din<8'd71)||(din>=8'd97&&din<8'd103)))begin
dout_vld <= 1;
end
else begin
dout_vld <= 0;
end
end
always@(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
dout <= 0;
end
else if(din>=8'd48&&din<8'd58) begin
dout <= din - 8'd48;
end
else if(din>=8'd65&&din<8'd71) begin
dout <= din - 8'd55;
end
else if(din>=8'd97&&din<8'd103) begin
dout <= din - 8'd87;
end
else begin
dout <= 0;
end
end
endmodule |
