使用JESD204B接口的AD9144參數設定（私人總結版）
作者：晨風
本文為明德?lián)P原創文章，轉載請注明出處！
由于AD9144是高速DA轉換模塊，轉換速率可以達到2.5G，可以滿足普通的DA數據接口。為了匹配高速AD/DA轉換，JESD204B接口就應運而生，在本高速DA轉換工程中，AD9144的參數設定與JESD204B有千絲萬屢的關系，二者是相互對應的。
本次工程實現的目標：
波形：正弦波（波形由16個16位寬數據構成）
頻率：31.25MHZ
采樣率：500MHZ
DAC個數：2個
LANE個數：4個
插值：1
類型：?jiǎn)?span>link
單次傳輸數據為：128位
一、 AD9144工作模式的選擇
AD9144共有Single-Link和dual-Link兩種類型可以選擇，其中Single-Link類型有10種工作模式，Dual-Link有6種工作模式。

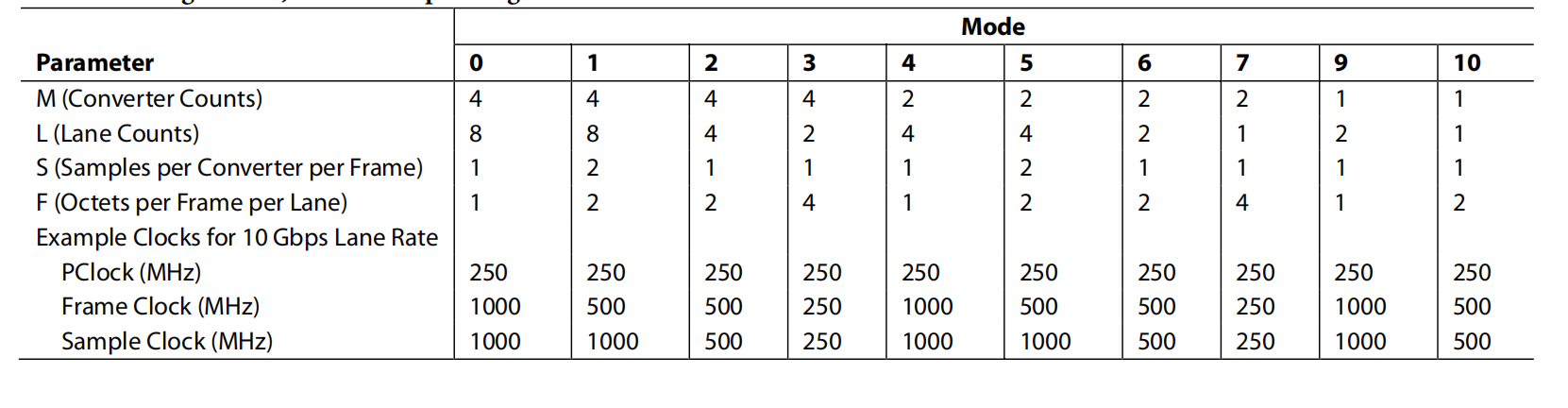

具體工作模式如下圖所示：
|
|
1. 參數介紹：
M:轉換DA個數；
L:lane的個數；
S:每一個AD的每一幀的采樣點數；
F:每條lane的每一幀的字節數；

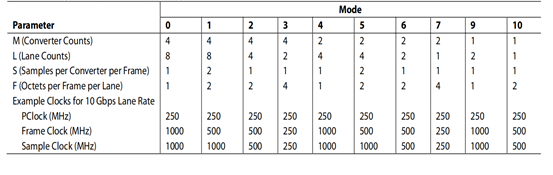

2. 模式的選擇步驟
對于工作模式的選擇不同的項目有著不同的思考：
1) 本次采用單link方式所以有10種工作模式選擇；
2) AD9144使用兩個DAC所以只能在mode4-mode7之間選擇；
3) AD9144和JESD204B間采用4條lane相連，所以只能選擇mode4或mode5；
4) 為了便于AD9144參數計算，本次采用JESD204B的mode4。
二、JESD204B的時鐘關系
了解AD9144時鐘關系是我們計算AD9144參數的前提，下面介紹一下JESD204B中各個時鐘之間的關系。
1.名詞解釋：
SYSREF clock：同步時鐘頻率
Device clock：驅動時鐘頻率
Multifram clock：多幀頻率
Fram clock：幀頻率
Character clock：字節時鐘頻率
Bit clock：?jiǎn)螚llane數據傳輸速率
Sample clock：采樣率
Conversation clock：轉換率

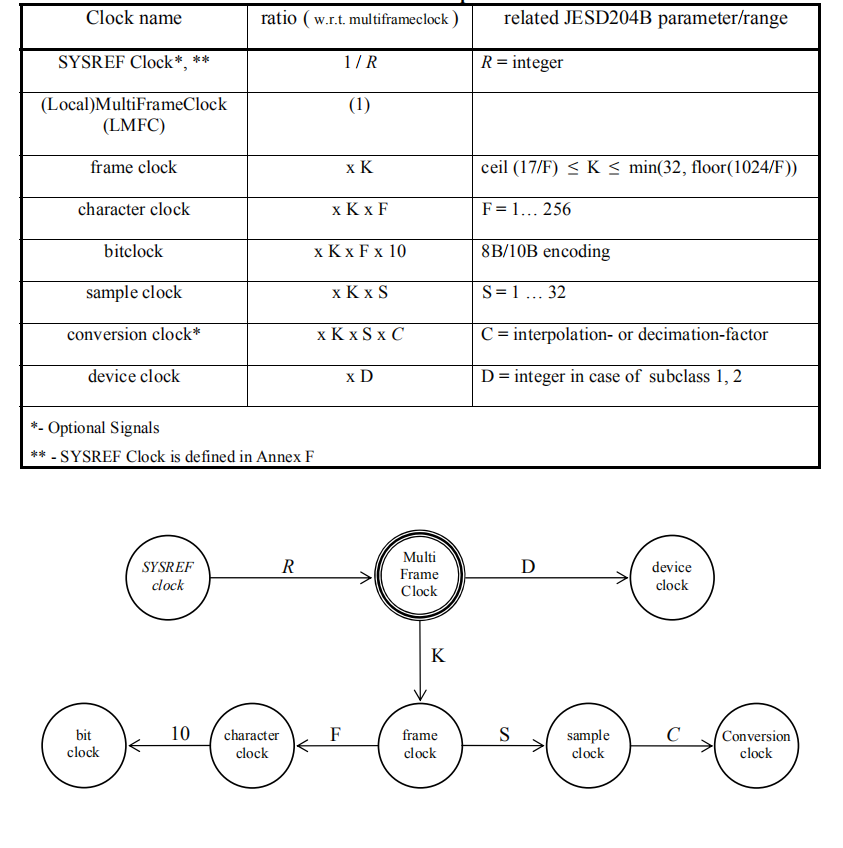

2.關系介紹
1個同步時鐘周期內，可以發R個多幀
1個多幀的發送需要D個工作時鐘；
1個多幀由K個幀組成
1個幀內由F個字節數
1個字節經過8B/10B編碼得到bit數
1幀內由S個采樣點
1個采樣點經過C倍插值得到轉化后的采樣結果（C由x1,x2,x4,x8四種模式）
三、 AD9144的參數設定
1.參數設定的意義
①確定配置AD9144所需要的寄存器值；
②設定JESD204B的IP核的參數；
③ 確定AD9516的分頻時鐘頻率；
2.AD9144的時鐘參數計算
由工程的設計目標，可以結合JESD204B對AD9144進行參數設置。
|
實際傳輸數據速率 =16G*(10/8)=20G/s;
Lane_rate =20G/4=5G;
Sapmple_clock =500MHZ;
Frame_clock =sample_clock/S=500MHZ(S取1);
Char_clock =fram_clock*F=500MHZ(F取1);
Bit_clock =char_clock*10=5G(8b/10B編碼得出);
Conversion_clock =sample_clock*C=500MHZ(單倍插值C=1);
Mul_fram_clock =fram_clock/K=15.625MHZ(K取32);
|
device_clock =mul_frame_clock*D=125MHZ(D 取合適整數即可D=8)；
Refclk=lane/40 =125MHZ（AD9144參考時鐘）；
注釋：
= 1 \* GB3 \* MERGEFORMAT ①實際速率是有效速率經過8B/10B編碼得出；
= 2 \* GB3 \* MERGEFORMAT ②D最小值是，Dmin=有效數據量/128，D為整數；
四、 AD9144的配置表生成
1.實現方法
方法1；對照AD9144手順根據工程的實現功能以及AD9144的計算參數進行逐個配置
方法2：使用AD9144的配置軟件進行配置，然后對照手順進行配置
本次使用方法2進行AD9144的寄存器值的配置
2.實現步驟

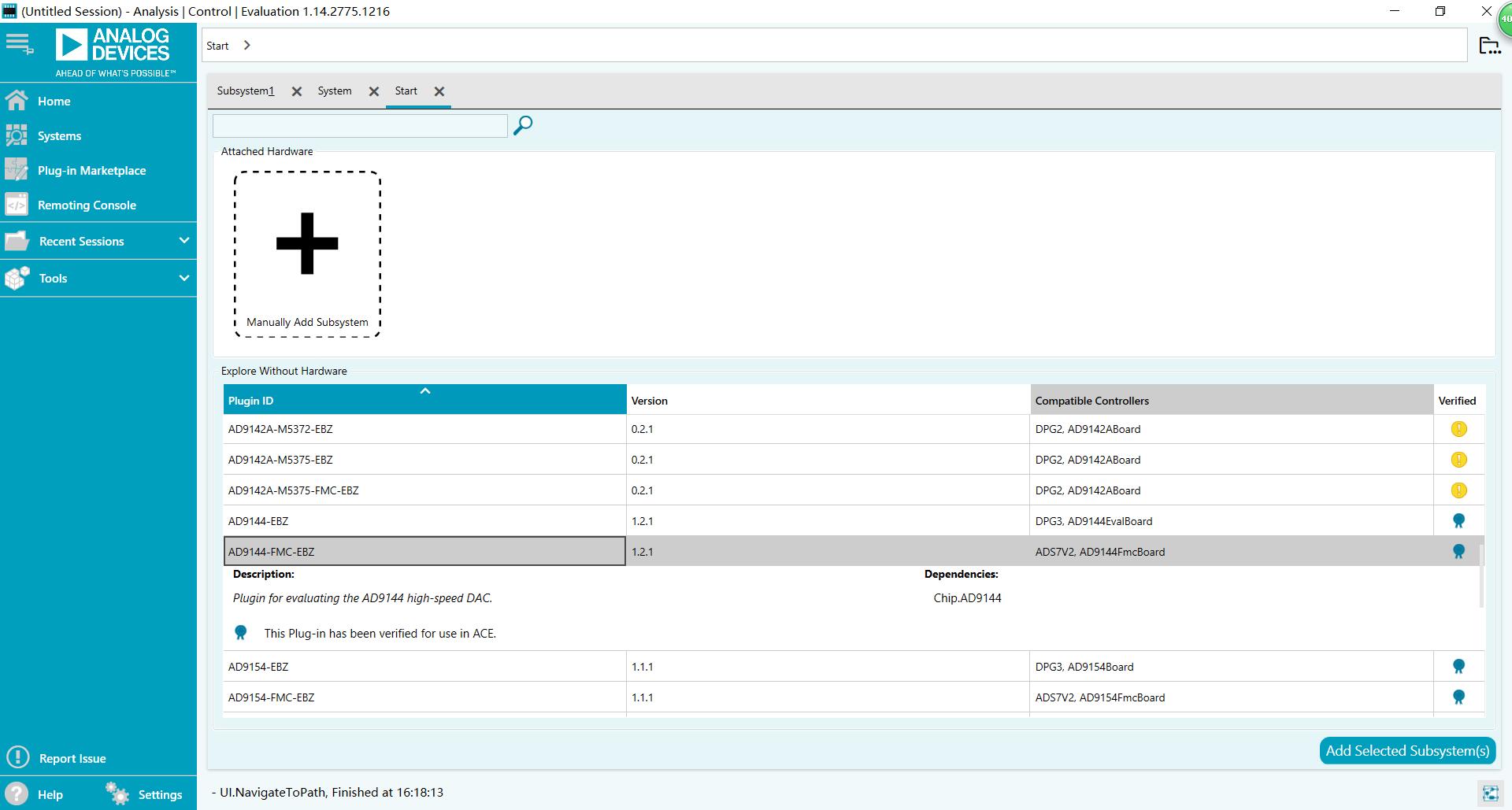

1. 打開ACE軟件選擇對應芯片AD9144-FMC-EBZ，并選擇添加。

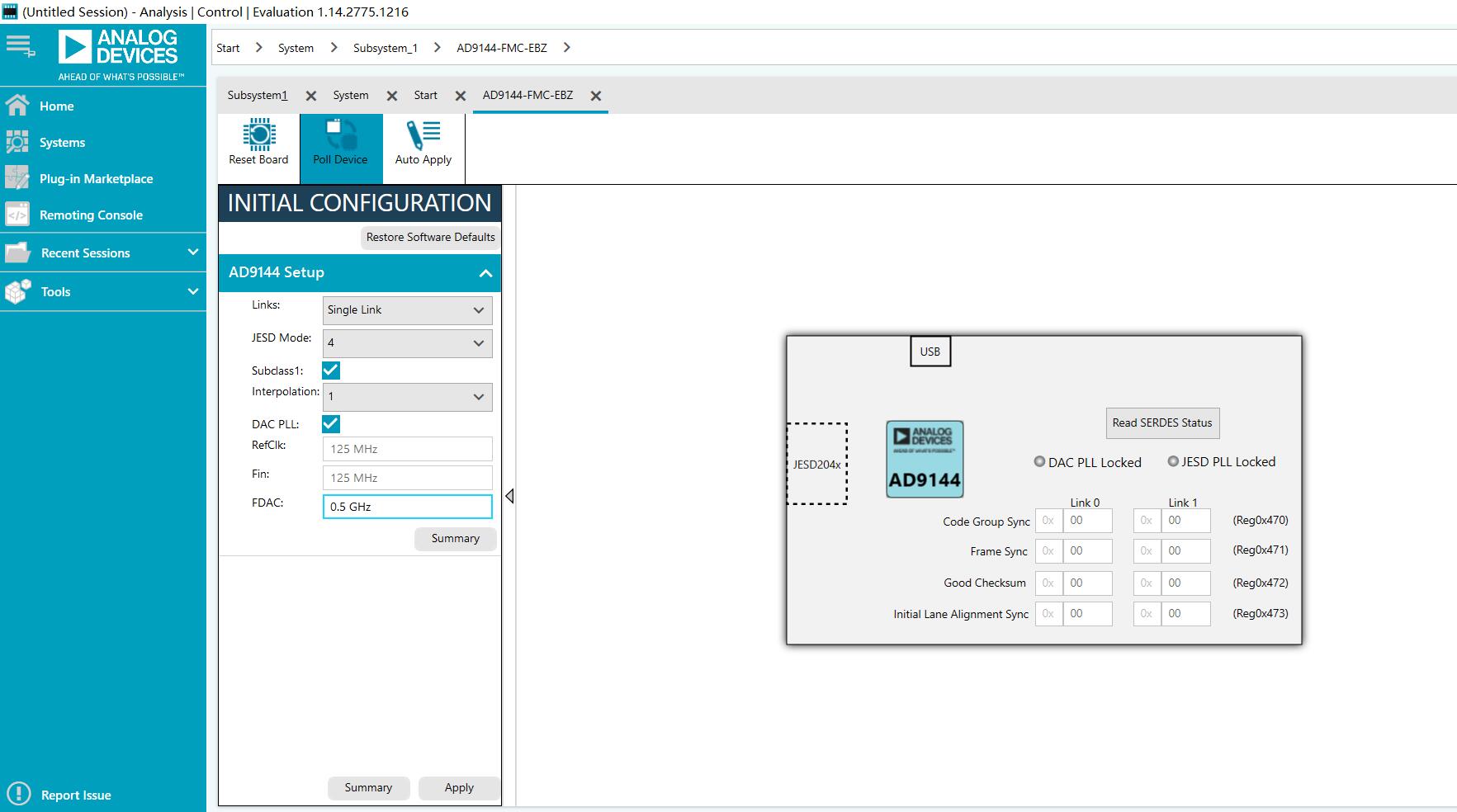

2. 對照計算的AD9144的參數進行芯片設置,完成后雙擊藍色AD9144圖標。
(1)Link模式：single； (2)link；JESD MODE :mode4;
(3)Subclss：子類1； (4)Interpolation：選擇1倍插值（無插值模式）;
(5)DAC PLL勾選； (6)RefClk：計算的AD9144參考時鐘，125MHZ;
(7)FIN=device_clock=125MHZ； (8)FADC=采樣率=500MHZ;

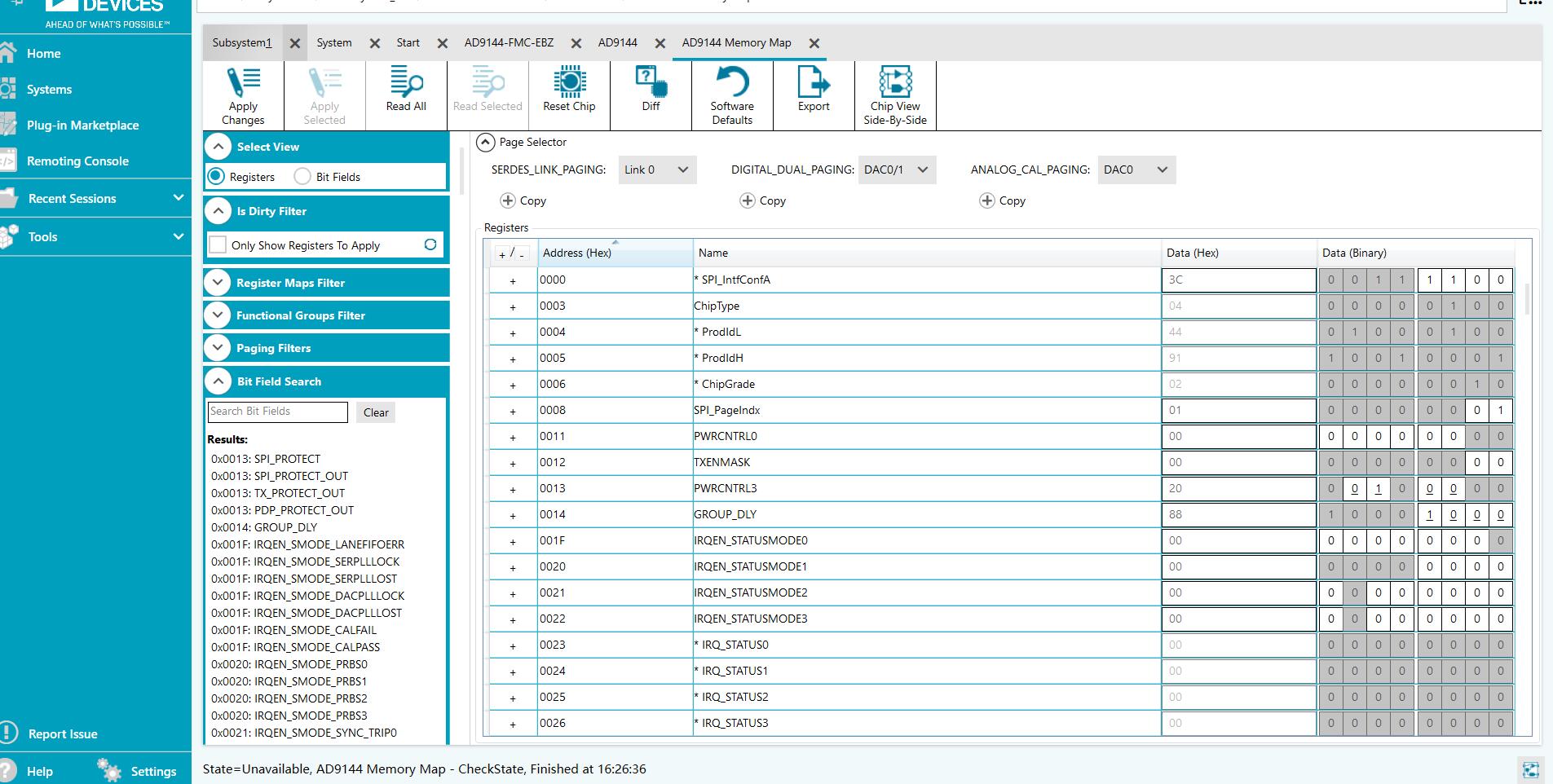

3. 寄存器配置表生成后，即可用來配置AD9144寄存器
以上就是AD9144的參數設定，感興趣的同學可以留言相互討論！
