明德揚MP801開發板可以支持邊緣檢測工程，該工程可以實現實時畫面的轉接，通過串口發送不同指令，可以達到不同顯示效果，并且可以實現部分畫面為邊緣檢測的效果，具體工程展示如下。

一、MP801開發板效果圖

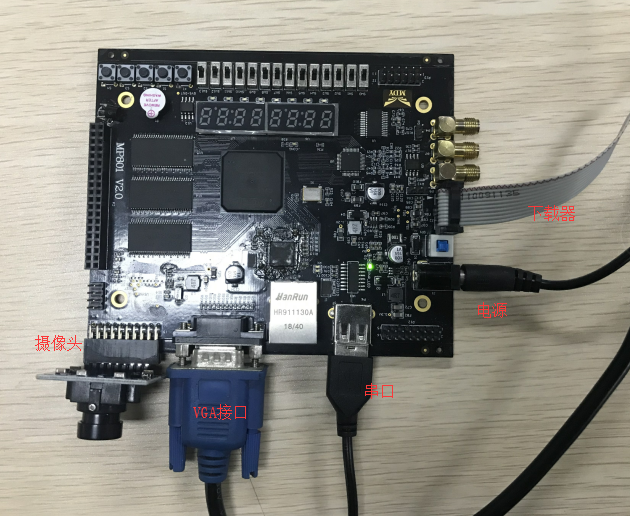

MP801開發板是明德揚自有開發板，此設計我們需要用到電源、下載器、串口線、VGA線和攝像頭，連接圖如下所示：

二、工程上板顯示效果

1、通過串口發送55d50101命令，配置攝像頭，使攝像頭正常工作，下面是沒有經過邊緣處理的顯示效果。

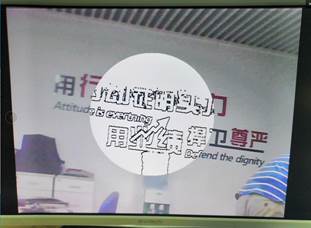

2、用串口發送55d503xx，我們可以在屏幕中間劃分出一個圓形區域，發送命令中的xx為圓的半徑。下圖為發送55d50390時，顯示的情況：

下圖為發送55d503ff時，顯示的現象：

3、我們可以通過串口發送55d502xx，來控制圓形區域內圖像二值化處理的閾值，閾值的具體大小由xx決定，根據閾值的不同，處理之后顯示的圖像也會不同。下圖為發送55d50275對應的顯示效果：

下圖為發送55d50290對應的顯示效果：

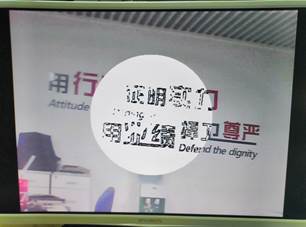

下圖為發送55d50260對應的顯示效果：

4、進行邊緣檢測的同時，我們也可以控制圓形顯示區域的大小

5、在板子上，設置有兩個按鍵s3和s4來控制圖像顯示的暫停和開始，按鍵在開發板上的位置如下圖所示，其中摁一下s3，圖像顯示就會暫停，摁一下s4，就會恢復顯示。這里圖片并不能看到效果，具體顯示效果可以看一下上板演示的視頻。

三、Quartus下載進板

1、打開quartus，點擊：

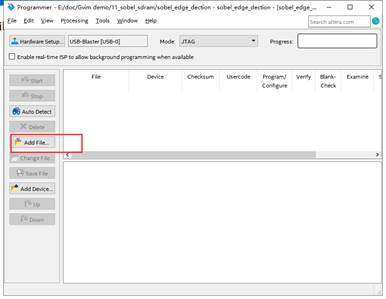

2、出現Programmer界面后，點擊 Add File 添加工程 .sof文件：

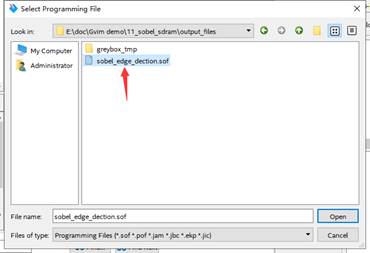

3、添加對應工程的.sof文件，這里特別注意一下區別文件名：

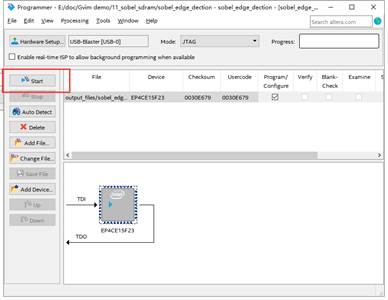

4、添加成功后，點擊Start開始下載

5、下載成功如下圖所示：

四、串口設置

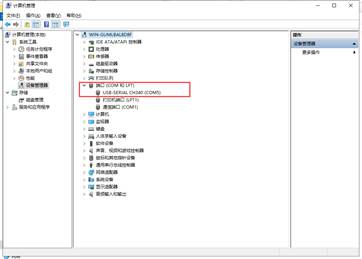

1、打開設備管理器查看串口號（不知道如何打開的自己百度）：

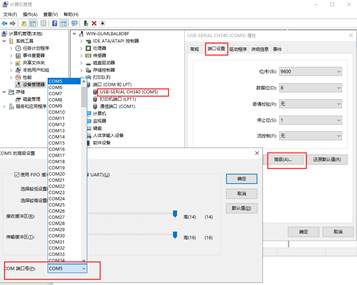

鼠標放置在端口號上右鍵選擇“屬性→端口設置→高級”在最下面可以更改端口號。

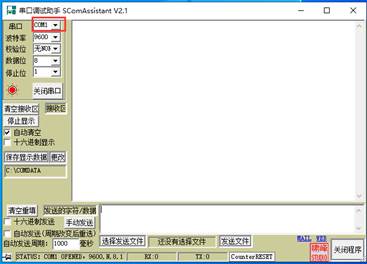

2、打開串口調試助手

更改對應的串口號即可，其他選項不用管

五、串口配置功能

本工程是通過串口來實現電腦與FPGA的通信，通過發送的指令包文來控制工程內部的某些參數的設定。

包文的格式為：包文頭（55d5）+寄存器地址+配置信息

例：

55d50101

55d50275

55d50390

上面配置包文的意思就是先對攝像頭進行配置，設置二值化的水線為16’h75，設置圓形顯示區域的半徑為16’h90.
