【基于FPGA的圖像處理工程】邊緣檢測工程（含源碼下載）
然后在屏幕上顯示兩種圖像:屏幕有一個圓，圓內顯示經過了邊緣處理的圖像，而圓外則顯示原始圖像；同時
右下角會顯示明德揚LOGO；并且此操作可以通過串口由上位機進行控制。

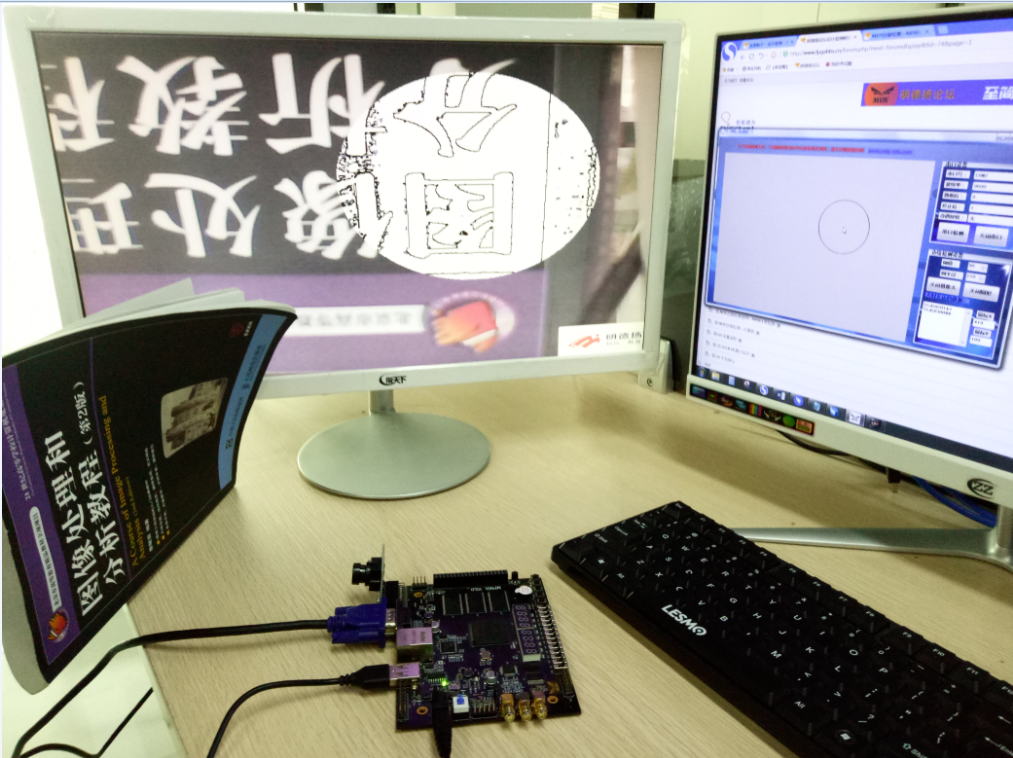

效果如下：
此工程具體參數為：
1、上位機控制攝像頭開關；
2、VGA顯示格式640*480；
3、上位機控制圓形邊緣檢測開關，參數；
4、在上位機面板控制圓形位置、圓形參數；
5、在VGA右下角顯示明德揚logo。
可以學到以下知識：
1、灰度轉換、二值化、高斯濾波、sobel算法等圖像處理算法，以及FPGA的實現；
2、SDRAM高速接口以及FPGA純邏輯實現；
3、電腦和FPGA交互的方法，以及對應的指令系統；
4、SCCB、VGA、串口等常用接口的實現方法；
5、用FIFO實現乒乓操作的方法；
6、RAM IP核、ROM IP核的使用等。
經過多次完善與創新，共有以下版本（點擊鏈接可下載源代碼）：
【mdyEdge_801】MP801開發板邊緣檢測初始工程【案例編號：000500000002】
>工程源碼下載：
mdyEdge_801.rar (67.5 KB, 下載次數: 0)
mdyEdge_801.rar (67.5 KB, 下載次數: 0)
【mdyEdge_dianbo】點撥開發板邊緣檢測初始工程【案例編號：000500000003】
【mdyEdgeTcir_v1.2】MP801開發板基于SDRAM+串口的邊緣檢測工程，邊緣檢測區域為圓心位置、半徑可調圓形【案例編號：000500000006】
>工程源碼和上位機下載： mdyEdgeTcir_v1.2.rar (1.12 MB, 下載次數: 0)
mdyEdgeTcir_v1.2.rar (1.12 MB, 下載次數: 0)
【mdyEdgeTcir_v1.3】MP801開發板基于SDRAM+串口的邊緣檢測工程，邊緣檢測區域為圓心位置、半徑可調圓形，加入logo【案例編號：000500000007】
>工程源碼和上位機下載： mdyEdgeTcir_v1.3.rar (1.13 MB, 下載次數: 0)
mdyEdgeTcir_v1.3.rar (1.13 MB, 下載次數: 0)
【mdyEdgeTrec_v1.0】MP801開發板基于SDRAM+串口的邊緣檢測工程，邊緣檢測區域為位置、長寬、邊框顏色可調矩形【案例編號：000500000008】
>工程源碼和上位機下載： mdyEdgeTrec_v1.0.rar (1.13 MB, 下載次數: 0)
mdyEdgeTrec_v1.0.rar (1.13 MB, 下載次數: 0)
【mdyEdgeTup_v1.0】MP801開發板基于SDRAM的邊緣檢測工程，邊緣檢測區域為上半部【案例編號：000500000009】
>工程源碼和上位機下載： mdyEdgeTup_v1.0.rar (96.21 KB, 下載次數: 0)
mdyEdgeTup_v1.0.rar (96.21 KB, 下載次數: 0)
詳細功能介紹
【mdyEdge_801】MP801開發板邊緣檢測初始工程
>實現功能：
1、VGA顯示格式640*480；
2、邊緣檢測圖像閾值為120，在顯示屏中央顯示320*200的矩形，矩形內為邊緣檢測圖像，矩形外為白色。
1、VGA顯示格式640*480；
2、邊緣檢測圖像閾值為120，在顯示屏中央顯示320*200的矩形，矩形內為邊緣檢測圖像，矩形外為白色。
>工程源碼下載： mdyEdge_801.rar (67.5 KB, 下載次數: 0)
mdyEdge_801.rar (67.5 KB, 下載次數: 0)

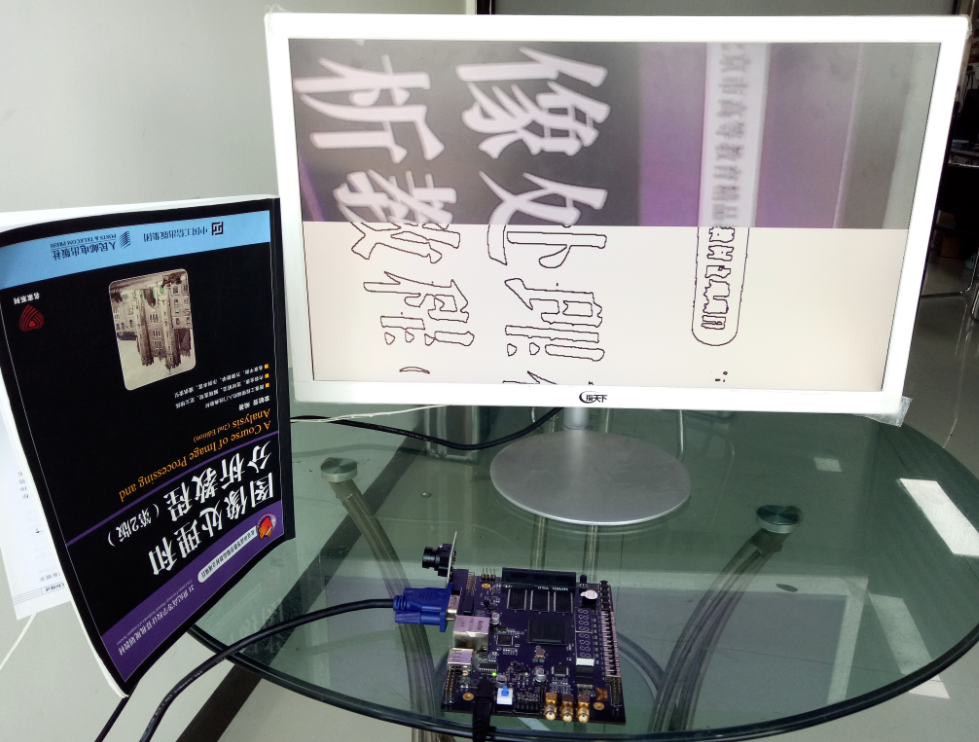

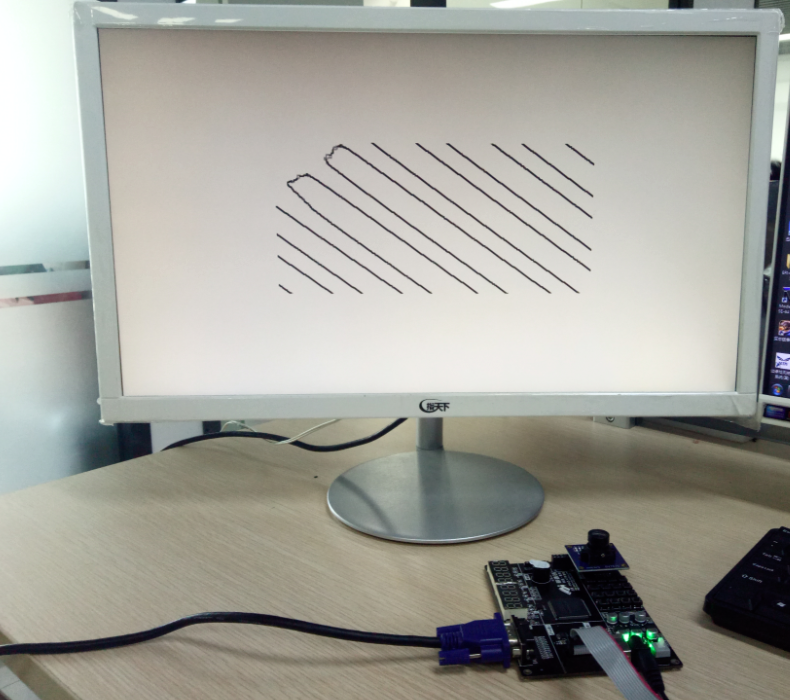

>效果展示：
【mdyEdge_dianbo】點撥開發板邊緣檢測初始工程
>實現功能：
1、按鍵控制攝像頭開關；
2、VGA顯示格式640*480；
3、邊緣檢測圖像閾值為150，在顯示屏中央顯示320*200的矩形，邊緣檢測圖像外為白色。
1、按鍵控制攝像頭開關；
2、VGA顯示格式640*480；
3、邊緣檢測圖像閾值為150，在顯示屏中央顯示320*200的矩形，邊緣檢測圖像外為白色。
注意：下載后，需要按下矩陣鍵盤的按鍵0（即左上角第一個按鍵），才能顯示！！！
>工程源碼下載： mdyEdge_dianbo.rar (66.76 KB, 下載次數: 0)
mdyEdge_dianbo.rar (66.76 KB, 下載次數: 0)

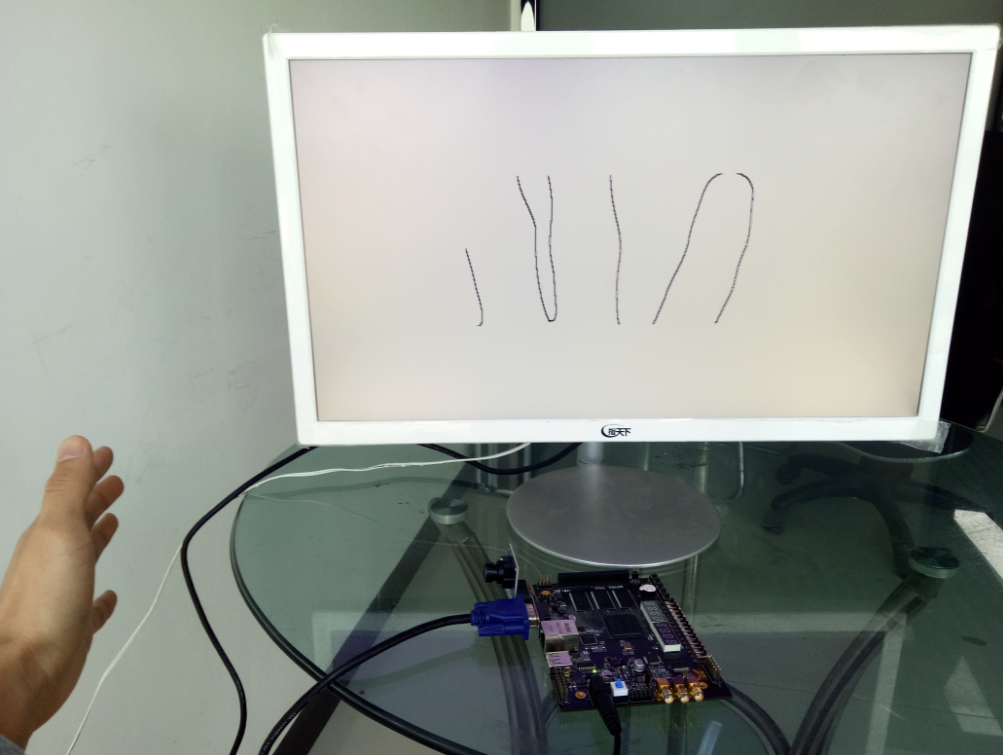

>效果展示：
【mdyEdgeTcir_v1.0】MP801開發板基于SDRAM的邊緣檢測工程，邊緣檢測區域為圓形
>實現功能：
1、按鍵控制攝像頭開關；
2、VGA顯示格式640*480；
3、邊緣檢測圖像閾值為150，在顯示屏中央顯示半徑為150的圓形，圓內為邊緣檢測圖像，圓外為攝像頭所采集到的彩色圖像。
1、按鍵控制攝像頭開關；
2、VGA顯示格式640*480；
3、邊緣檢測圖像閾值為150，在顯示屏中央顯示半徑為150的圓形，圓內為邊緣檢測圖像，圓外為攝像頭所采集到的彩色圖像。
>工程源碼下載： mdyEdgeTcir_v1.0.rar (110.29 KB, 下載次數: 0)
mdyEdgeTcir_v1.0.rar (110.29 KB, 下載次數: 0)

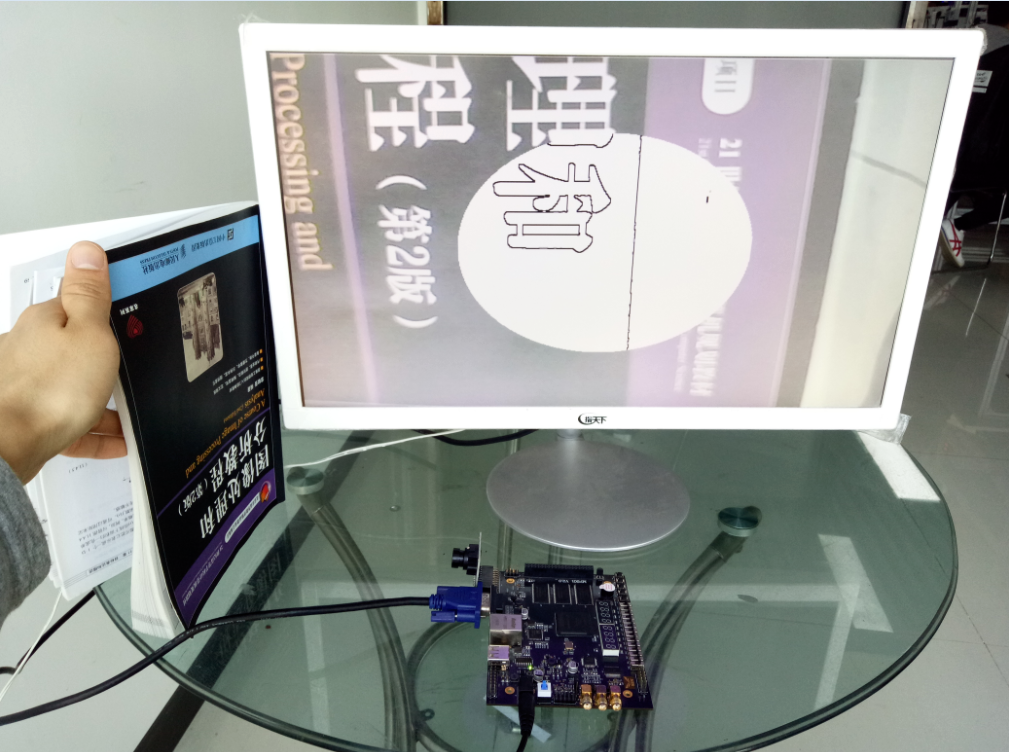

>效果展示：
【mdyEdgeTcir_v1.1】MP801開發板基于SDRAM+串口的邊緣檢測工程，邊緣檢測區域為圓形
>實現功能：
1、串口控制攝像頭開關，邊緣檢測開關；
2、VGA顯示格式640*480；
3、串口控制圓形邊緣檢測閾值、圓半徑。
1、串口控制攝像頭開關，邊緣檢測開關；
2、VGA顯示格式640*480；
3、串口控制圓形邊緣檢測閾值、圓半徑。
>工程源碼和上位機下載： mdyEdgeTcir_v1.1.rar (135.7 KB, 下載次數: 0)
mdyEdgeTcir_v1.1.rar (135.7 KB, 下載次數: 0)
>效果展示：
【mdyEdgeTcir_v1.2】MP801開發板基于SDRAM+串口的邊緣檢測工程，邊緣檢測區域為圓心位置、半徑可調圓形
>實現功能：
1、上位機控制攝像頭開關；
2、VGA顯示格式640*480；
3、上位機控制圓形邊緣檢測開關，參數；
4、在上位機面板控制圓形位置、圓形參數。
2、VGA顯示格式640*480；
3、上位機控制圓形邊緣檢測開關，參數；
4、在上位機面板控制圓形位置、圓形參數。
>工程源碼和上位機下載： mdyEdgeTcir_v1.2.rar (1.12 MB, 下載次數: 0)
mdyEdgeTcir_v1.2.rar (1.12 MB, 下載次數: 0)

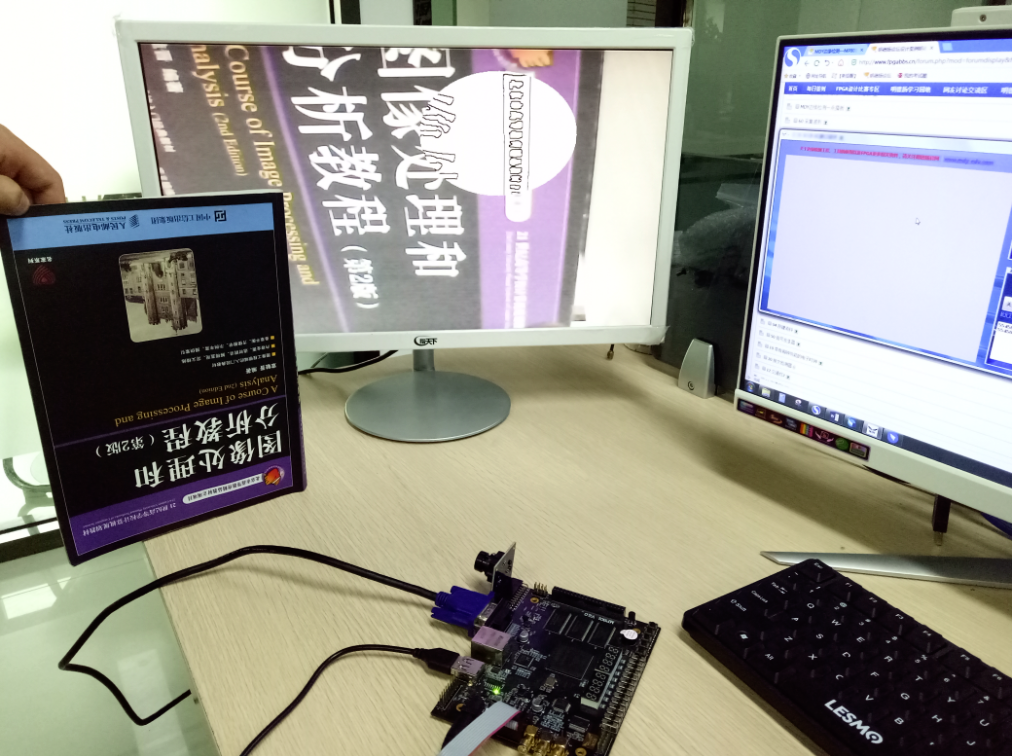

>效果展示：
【mdyEdgeTcir_v1.3】MP801開發板基于SDRAM+串口的邊緣檢測工程，邊緣檢測區域為圓心位置、半徑可調圓形，加入logo
>實現功能：
1、上位機控制攝像頭開關；
2、VGA顯示格式640*480；
3、上位機控制圓形邊緣檢測開關，參數；
4、在上位機面板控制圓形位置、圓形參數；
5、在VGA右下角顯示明德揚logo。
>工程源碼和上位機下載： mdyEdgeTcir_v1.3.rar (1.13 MB, 下載次數: 0)
mdyEdgeTcir_v1.3.rar (1.13 MB, 下載次數: 0)
>效果展示：
【mdyEdgeTrec_v1.0】MP801開發板基于SDRAM+串口的邊緣檢測工程，邊緣檢測區域為位置、長寬、邊框顏色可調矩形
>實現功能：
1、上位機控制攝像頭開關；
2、VGA顯示格式640*480；
3、上位機可控制矩形邊緣檢測開關、參數；
4、在上位機面板控制矩形位置、矩形參數。
1、上位機控制攝像頭開關；
2、VGA顯示格式640*480；
3、上位機可控制矩形邊緣檢測開關、參數；
4、在上位機面板控制矩形位置、矩形參數。
>工程源碼和上位機下載： mdyEdgeTrec_v1.0.rar (1.13 MB, 下載次數: 0)
mdyEdgeTrec_v1.0.rar (1.13 MB, 下載次數: 0)

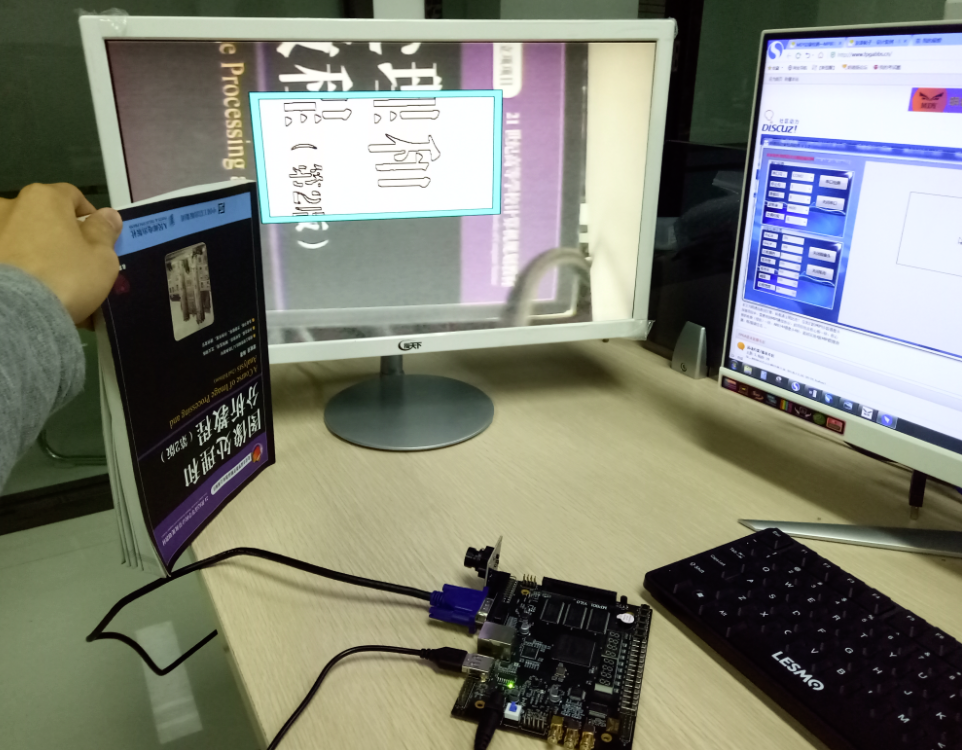

>效果展示：
【mdyEdgeTup_v1.0】MP801開發板基于SDRAM的邊緣檢測工程，邊緣檢測區域為上半部
>實現功能：
1、按鍵控制攝像頭開關；
2、VGA顯示格式640*480；
3、邊緣檢測圖像閾值為150，在顯示屏一半顯示邊緣檢測圖像，另一半顯示彩色圖像。
1、按鍵控制攝像頭開關；
2、VGA顯示格式640*480；
3、邊緣檢測圖像閾值為150，在顯示屏一半顯示邊緣檢測圖像，另一半顯示彩色圖像。
>工程源碼和上位機下載： mdyEdgeTup_v1.0.rar (96.21 KB, 下載次數: 0)
mdyEdgeTup_v1.0.rar (96.21 KB, 下載次數: 0)
>效果展示：
邊緣檢測工程答疑【匯總帖】
http://www.fpgabbs.cn/forum.php?mod=viewthread&tid=940&fromuid=100782
基于FPGA的圖像處理的邊緣檢測工程【書籍連載】代碼詳解
串口接收模塊代碼解析：http://www.fpgabbs.com/thread-765-1-1.html
指令檢測模塊代碼解析：http://www.fpgabbs.com/thread-766-1-1.html
指令檢測模塊代碼解析：http://www.fpgabbs.com/thread-766-1-1.html
灰度轉換模塊代碼解析：http://www.fpgabbs.com/thread-779-1-1.html
攝像頭配置模塊代碼解析：http://www.fpgabbs.com/thread-782-1-1.html
攝像頭配置指令模塊代碼解析：http://www.fpgabbs.com/thread-783-1-1.html
sccb傳輸模塊代碼解析：http://www.fpgabbs.com/thread-792-1-1.html
Ascii轉十六進制模塊代碼解析：http://www.fpgabbs.com/thread-793-1-1.html
按鍵捕捉模塊代碼解析：http://www.fpgabbs.com/thread-794-1-1.html
明德揚邊緣檢測（圓形）上位機軟件介紹：http://www.fpgabbs.com/thread-844-1-1.html
伽馬矯正模塊代碼解析：http://www.fpgabbs.com/thread-848-1-1.html
本工程相關數據手冊
SDRAM數據手冊：
H57V2562GTR-75C.pdf 明德揚開發板
明德揚系列開發板介紹: http://www.fpgabbs.cn/thread-417-1-1.html
至簡XILINX開發板硬件介紹: http://www.fpgabbs.cn/thread-426-1-1.html
至簡ALTERA開發板硬件介紹: http://www.fpgabbs.cn/thread-425-1-1.html
>MP801開發板資料
MP801開發板購買連接：https://item.taobao.com/item.htm?id=578233289514
MP801開發板硬件介紹: http://www.fpgabbs.cn/thread-423-1-1.html
MP801開發板硬件配套資料: http://www.fpgabbs.cn/thread-421-1-1.html
MP801開發板學習指引: http://www.fpgabbs.cn/thread-418-1-1.html
>點撥板資料
MP801開發板購買連接：https://item.taobao.com/item.htm?id=578233289514
點撥開發板硬件介紹: http://www.fpgabbs.cn/thread-424-1-1.html
點撥開發板硬件配套資料: http://www.fpgabbs.cn/thread-422-1-1.html
點撥開發板學習指引: http://www.fpgabbs.cn/thread-419-1-1.html
明德揚專題課程
FPGA邏輯設計高手修煉課：https://item.taobao.com/item.htm?id=611136203467
項目實踐課·千兆網工程設計：https://item.taobao.com/item.htm?id=607590069453
項目實踐課·溫度檢測工程：https://item.taobao.com/item.htm?id=607589253379
項目實踐課·邊緣檢測工程：https://item.taobao.com/item.htm?id=607583757002
PCIE視頻課程：https://item.taobao.com/item.htm?id=567025754597【明德揚設計比賽】
明德揚設計比賽2019.12.7
>題目：基于FPGA邊緣檢測工程

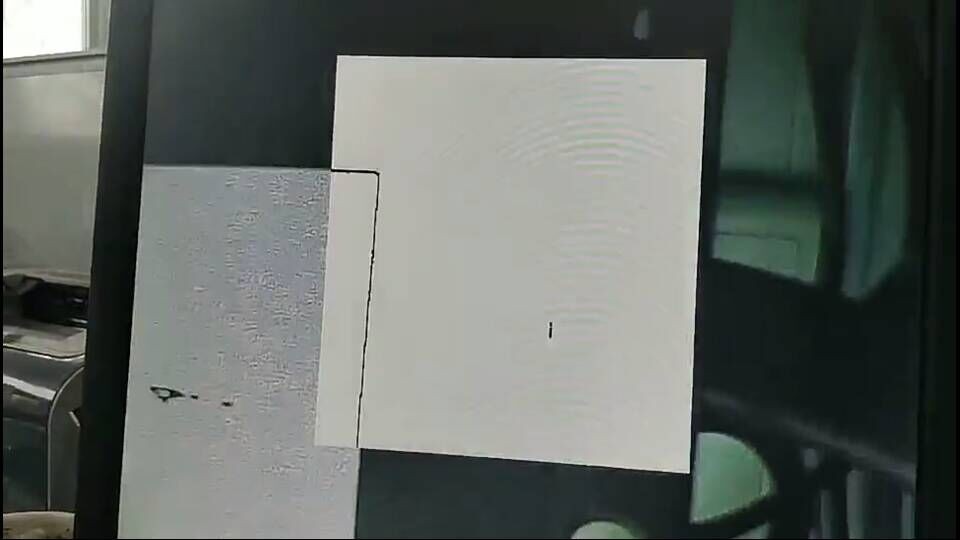

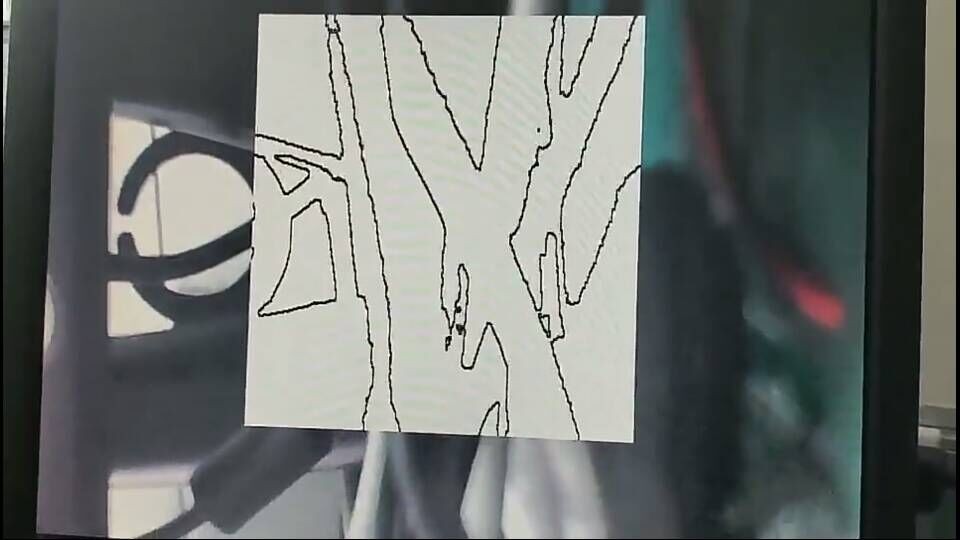

參賽選手效果圖：
