Xilinx下載器使用教程

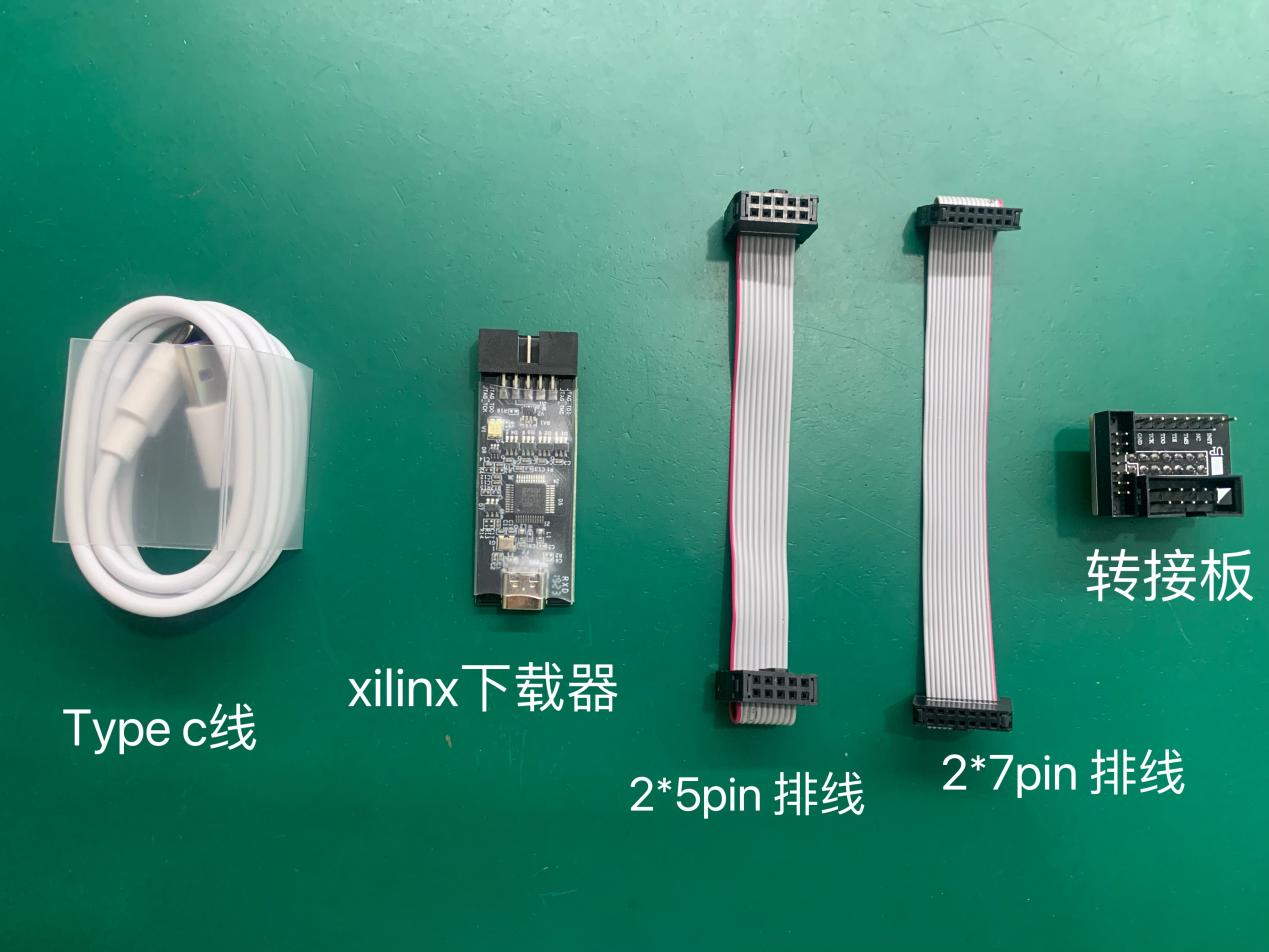

標配99元：xilinx下載器、Type c線、2*5pin 排線
選配119元：xilinx下載器、Type c線、2*5pin 排線、2*7pin 排線、轉接板

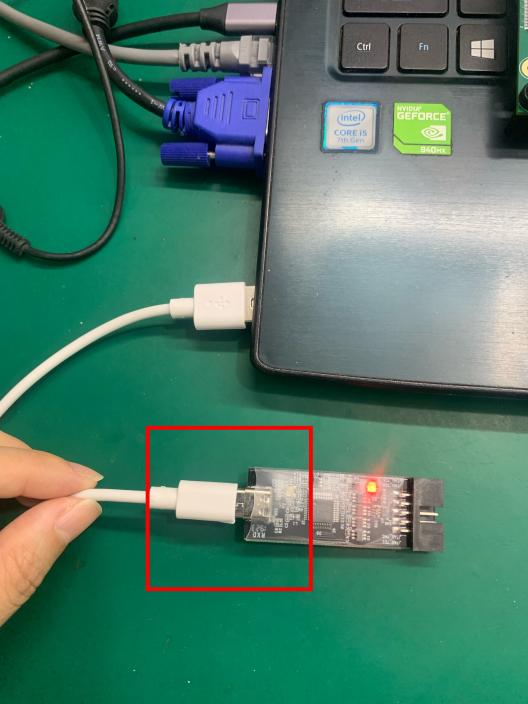

步驟一：找出Type c線USB接口連接電腦端，Type c接口連接下載器，如圖所示：

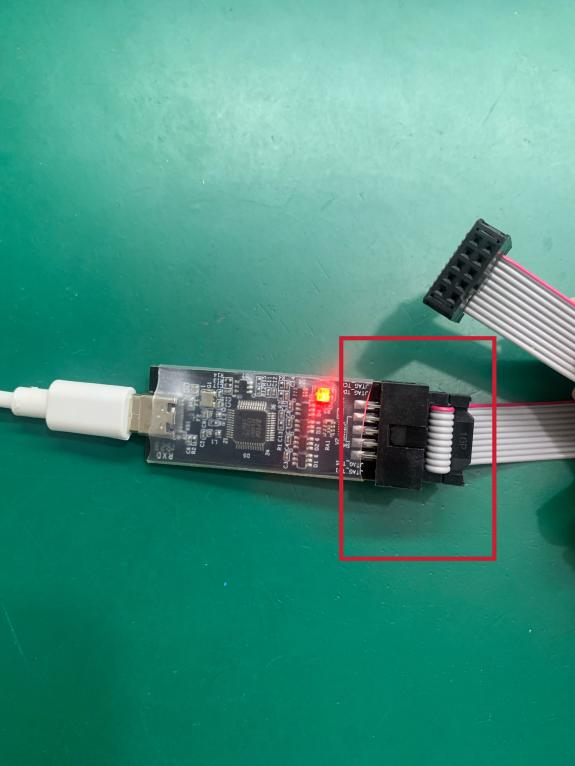

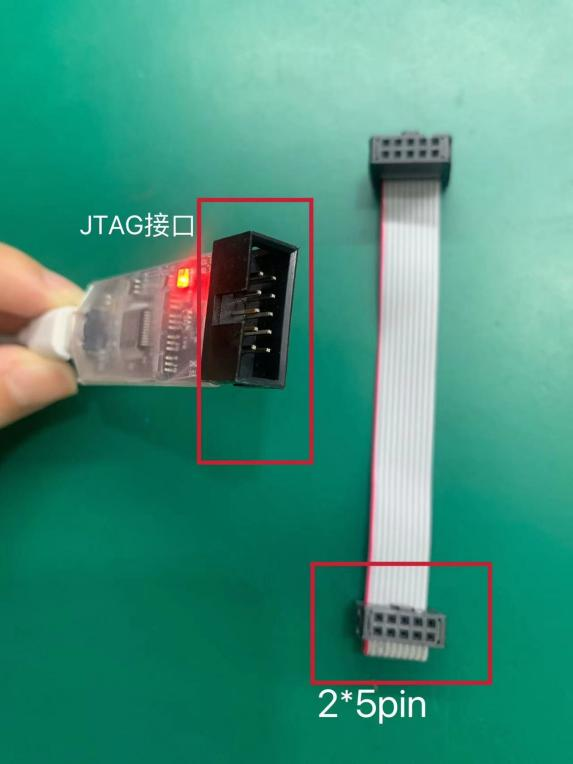

步驟二：找出2*5pin排線，與下載器另一端JTAG接口線連接，如圖所示：

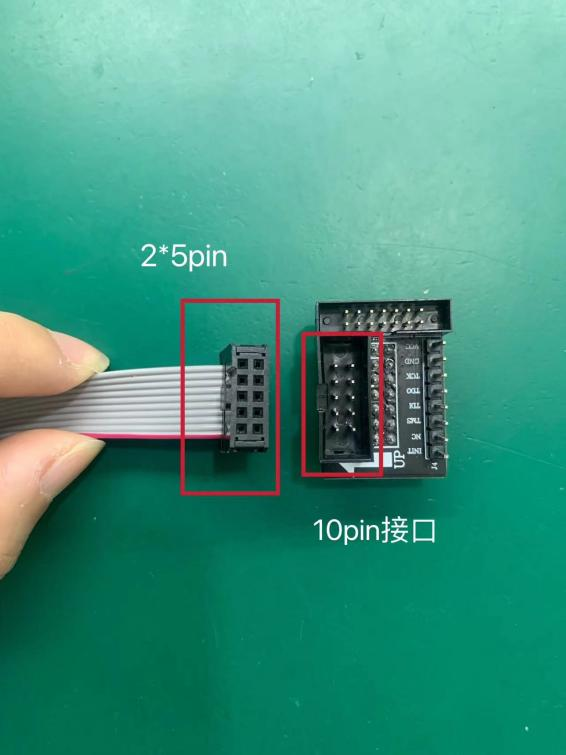

步驟三：找出轉接板的10pin接口，與2*5pin排線另一端相連接，如圖所示：
步驟四：找出轉接板的14pin接口，與2*7pin排線相連接，如圖所示：

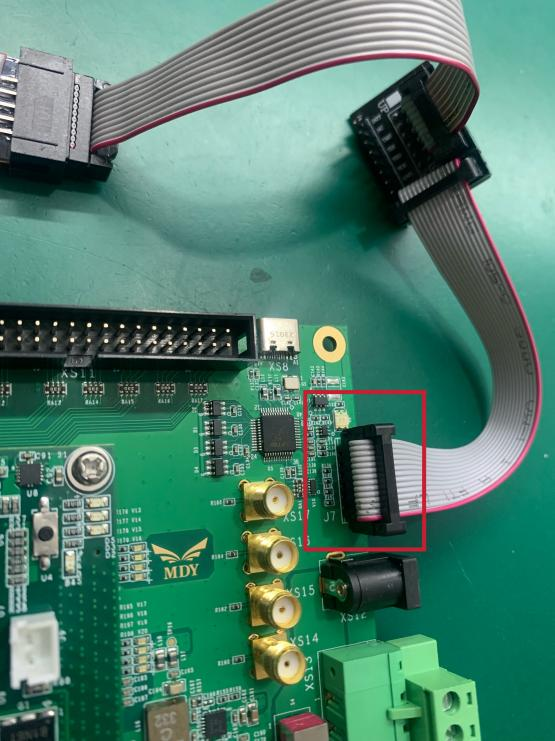

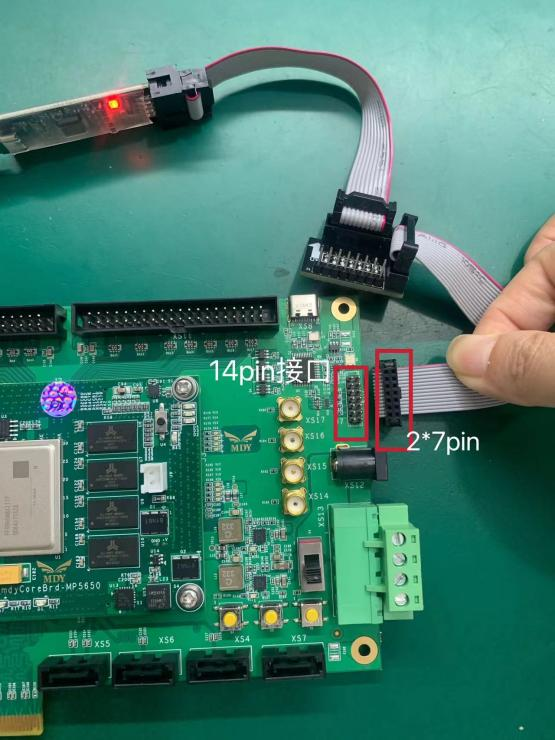

步驟五：找到自己的開發板14pin接口，與2*7pin排線另一端相連接，如圖所示：

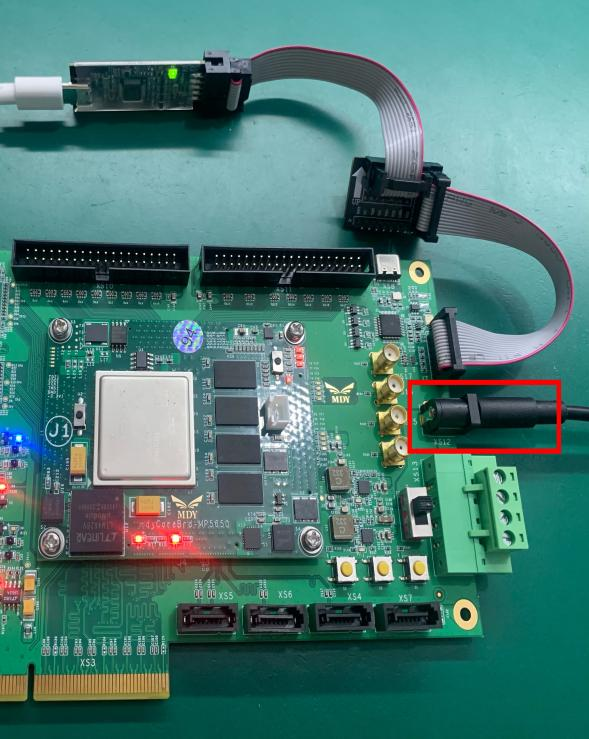

步驟六：給自己的板子插上電源接口，如圖所示：
注意：下載器要在斷電的時候連接板子，然后再給開發板上電，不要熱插拔
步驟七：找到自己板子的電源開關，打開，如圖所示：
注：要在板子斷電的情況下，才可以拔除下載器
附一：

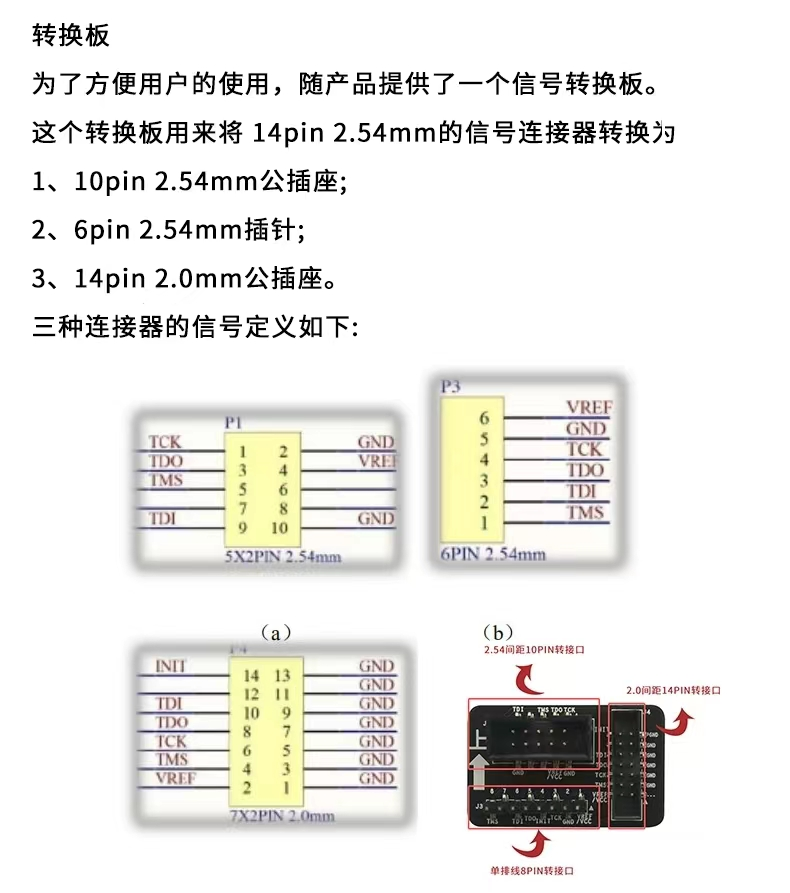

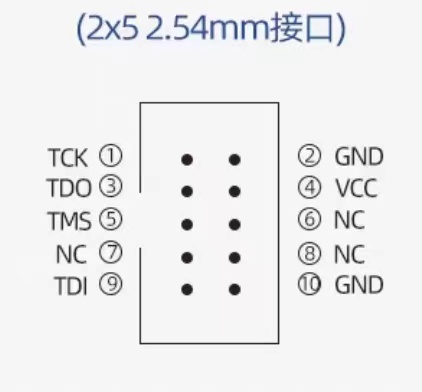

接口定義圖
附二：
轉接板定義圖
