問題1：3片SDRAM的使用】 板子上的3片sdram，如何同時操作呢？
答： MP801開發板上的3片SDRAM，是共地址、共控制信號的，僅是數據信號沒有共用。
在使用的時候，是3片SDRAM一起讀，或者一起寫的。也可以等同于：這是一個48位位寬的SDRAM。
【問題2：VGA接口問題】開發板上的VGA接口，可否連接到筆記本上顯示？
答：VGA接口需要連接到顯示器上顯示，但注意一下，一般情況下，筆記本上的VGA接口只能當輸出使用，不能當輸入使用。
如果您沒有顯示器，建議購買7寸液晶屏。
【問題3：蜂鳴器會響】我使用板子自帶的默認程序，一上電后蜂鳴器就會響，為什么？

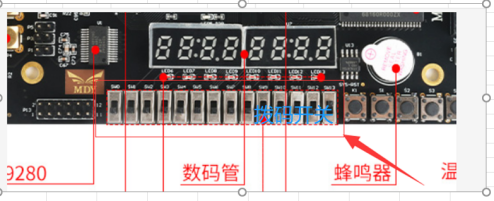

答：如果確認是“自帶的程序”，則需要將所有撥碼開關都向一撥。自帶的程序，會檢測撥碼開關的，檢測時會響蜂鳴器。

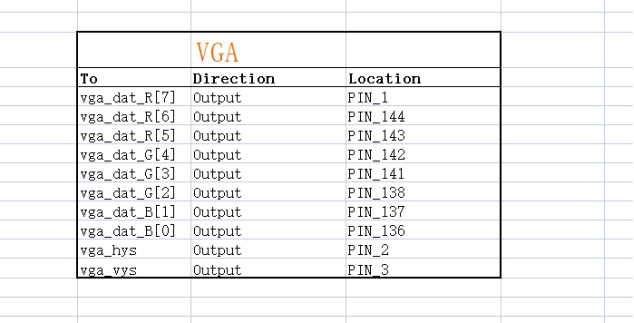

【問題4：查找FPGA管腳號】如果確認開發板上的管腳號？
答：方法1，您可以下載我們提供的管腳列表，按照列表進行配置。
MP603（點撥）開發板資料：http://www.fpgabbs.cn/forum.php?mod=viewthread&tid=422
MP801開發板資料：http://www.fpgabbs.cn/forum.php?mod=viewthread&tid=421
方法2：最根本的方法，是自己掌握通過“原理圖”來找到FPGA管腳。教程如下：
通過原理圖找管腳號的方法 http://www.fpgabbs.cn/forum.php?mod=viewthread&tid=1002

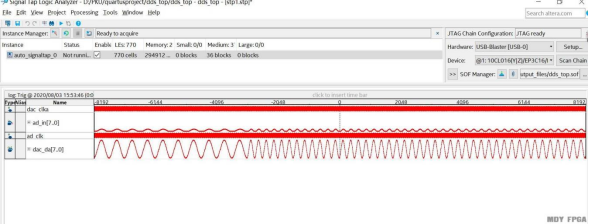

【問題5】為什么AD采集的信號幅值那么小呀
答：AD輸入的幅度比較小，是由于我們開發板DA輸出的電壓范圍在1.34v~1.77v范圍，因而環回到AD后，幅度就偏小
【問題6】801的IO口能輸出5V電壓嗎？

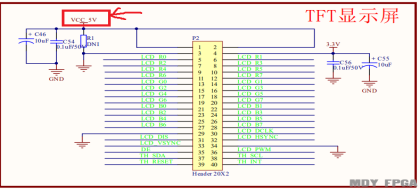

答；看看下面參考

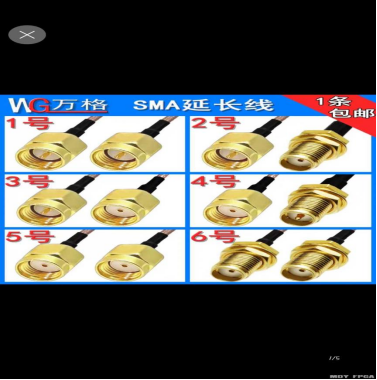

【問題7】801開發板上的AD和DA鏈接的時候需要什么線？
答；使用的是雙公頭的SMA線，如上圖所示就是801開發板使用的
問題8】 801開發板上有g(shù)nd的測試點嗎？
答：那個dac adc的接口就是接地的
[問題9]801開發板原理圖在哪里？
答：
明德?lián)Pmp801_v2.0.pdf (285.53 KB, 下載次數: 539)
【問題9】801開發板VGA能輸出多少顏色？
答：是65536種顏色
【問題10】MP801開發板上，AD輸入的支持范圍是多少？
答：支持的輸入范圍是0~3.3V。
【問題11】MP801開發板上的DAC最高支持多少速率？
答：MP801使用的芯片是AD9709，該芯片理論速率可達到125M，具體可查閱該芯片的數據手冊。
【問題12】為什么筆記本做不了開發板的VGA案例？
答：筆記本上的VGA，是輸出VGA，不是輸入VGA。而開發板也是輸出信號，兩個都是輸出，就不能顯示了，如果要做，建議買個VGA顯示器。
【問題13】MP603（點撥）開發板問題 點撥款的VGA只有8根線嗎？
答；是的

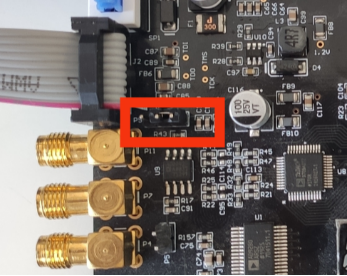

【問題14】MP801的輸出幅值不正確，預期是0.48~2V，結果幅值很低。

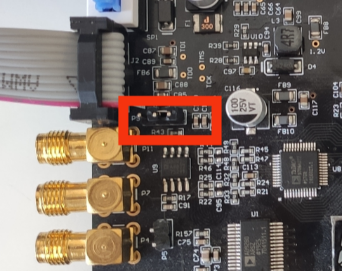

答：請檢查如上兩圖，要使用跳線帽或者杜邦線，將P9中的1和2短拉
問題15】MP801板子通電后蜂鳴器一直響，怎么關掉？
答：把這個撥碼開關，全部撥向下即可
【問題16】請問 MP801這個板子上板載的三片sdram都是獨立的么？還是公用地址線呢 ？
答：開發板三片SRAM非獨立使用的，是共用地址線的
問題18】問：MP801是否可以外接模塊，如無線通信模塊、串口模塊等？ 答：MP801周邊有通用的GPIO口，這些都是用戶可以任意使用的。這些接口均可以外接模塊，如果電平合適，可以通過杜邦線來連接。

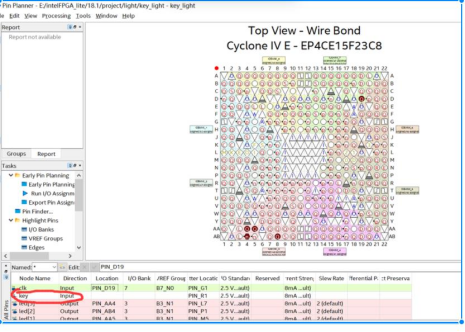

問題17】EP4CE15F23C8的key引腳在哪。。。找了半天找不到

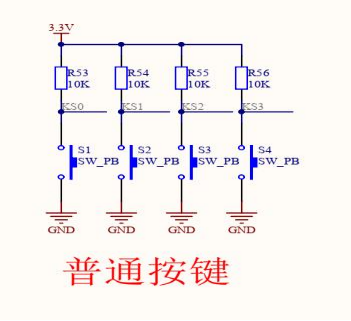

答：在MDY的項目工程里，接口信號”key“指代的是硬件上的按鍵，根據使用的開發板型號不同，工程接口名稱“key”對應開發板原理圖上按鍵的名稱可能不一致。例如在mp801開發板的原理圖里，
按鍵的名稱是SW_PB，位號為S1~S4，鏈接到FPGA引腳上的名稱為KS0~KS3 。請根據實際使用的開發板上的按鍵器件去查找對應的FPGA引腳編號。

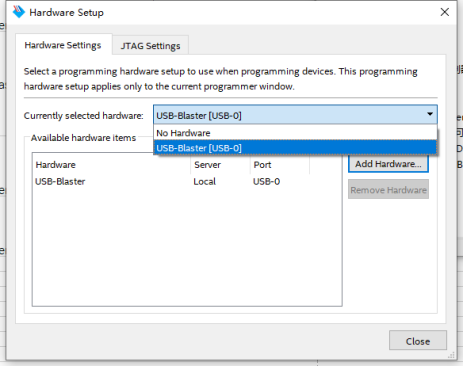

問題2.19】問：下載器的等如果是紅色，可能是因?yàn)槭裁磳?dǎo)致的？
解答：請按以下順序一步步檢測，如果還不行請自己檢測的結果截圖反饋給老師。
1、請檢測是否如圖所示正確接通下載器線（下載器線的紅線向SMA接口方向）；
2、檢測開發板是否上電；
3、檢測電腦是否正確識別到下載器
4、檢測能否檢測到下載器并下載工程。
三.MP802開發板問題
【問題3.1】 下載MP802配套的案例，開發板出現蜂鳴器一直響現象，請問如何解決？
答：需要配置蜂鳴器管腳，不要讓開發軟件隨機就能解決問題。
在百度網盤下載MP802管腳文件，（下載位置：02_MP802硬件資料-01_MP802開發板原理圖，管腳配置圖）可用GVIM或者記事本打開，把引腳文件替換，再編譯就能解決問題。/uploads/soft/210930/1-210930010421a9.zip （也可以點擊這里下載文件）

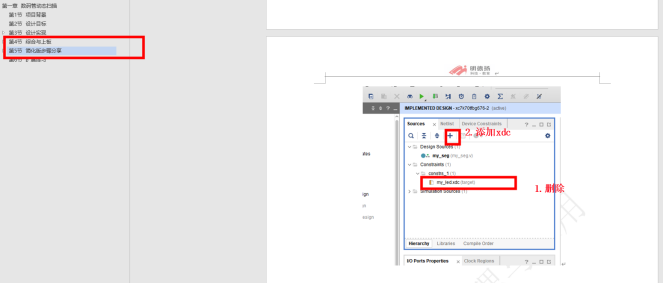

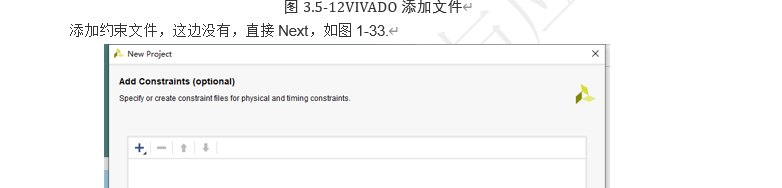

替換方法：隨便打開一個案例，引腳文件所在的軟件位置，可以看說明視頻，只要把案例里原本的xdc替換成這個完整的802xdc就行，或者直接看至簡文檔，隨便一個案例的，綜合與上板引腳配置部
添加的三個選項可以拿鼠標指，軟件會告訴你怎么選，引腳文件xdc選添加約束文件那個選項。

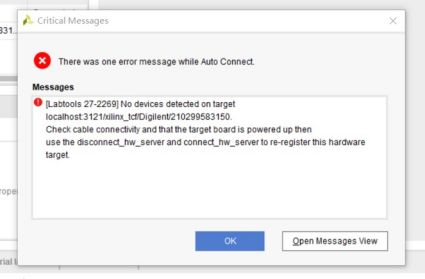

【問題3.2】請問我下載案例時提示以下錯誤，怎么解決？
答：請確認以下步驟
1. 需要連接下載器，即Digilent USB Device 仿真器。（USB白灰色盒子高速仿真器)

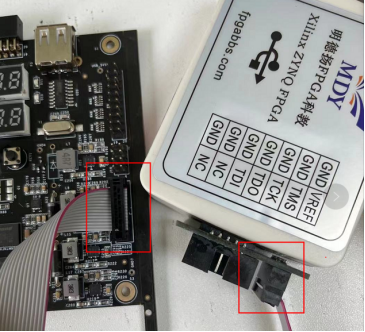

2. 確認JTAG頭沒有插反，請仔細對照圖片確認。（請參考下面圖片）
3. 確認開發板電源打開。
4. USB電壓太低，換一個USB口試試。

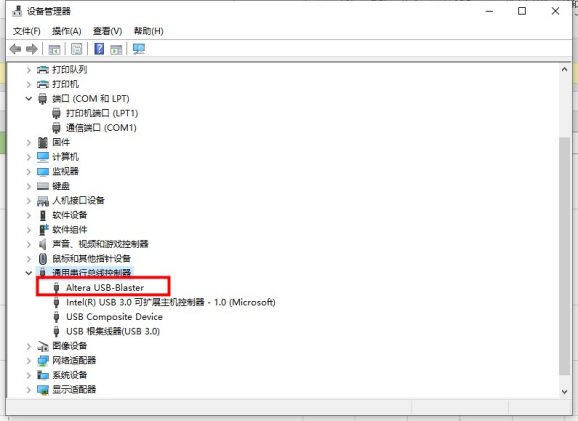

5. 如果還不行，請去電腦的設備管理器，檢查是否有未安裝驅動程序的硬件。如果有，請安裝驅動程序。
6.檢查好以上步驟后，關閉錯誤，重新操作一次

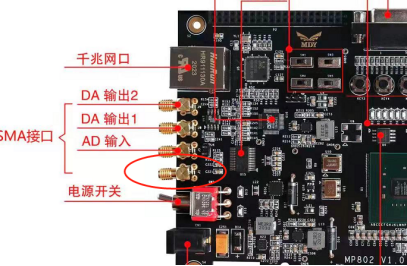

【問題3.3】802 是雙路ADC+DA的嗎？J1是什么作用的？
答：MP802開發板的DAC是2路，ADC是1路的。J1是直接連接到FPGA的管腳，通常作為FPGA的輸出信號使用，例如一個應用是輸出一個時鐘。
【問題3.4】手冊那個截圖的話我看不清楚上面的字，如圖
答：請看MP802固體燒錄說明：/uploads/soft/221227/13-22122G52359E4.pdf

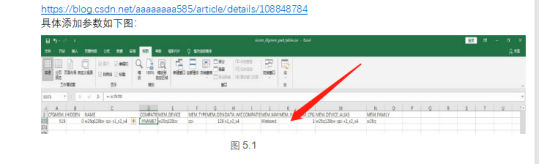

如果自己總是無法添加成功，可以下載以下excel表按需求情況替換：/uploads/soft/221227/13-22122G61613J1.zip
四、MP5610視頻開發板問題
?。。。∠旅媸谴碎_發板的原理圖，更加準備的信息，請參考原理圖。
FPGA_C5_PRJ_V2.pdf (6.16 MB, 下載次數: 1)
【問題4.1】 FPGA與HI3536之間的通信接口是什么？

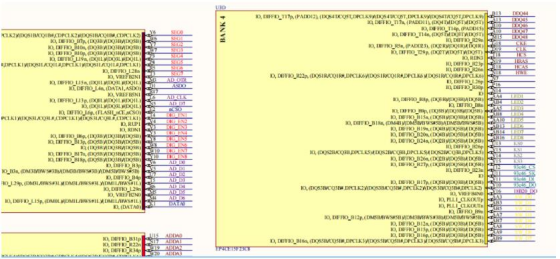

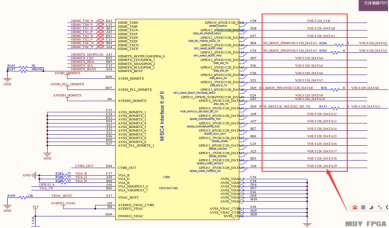

答：使用的是HI3536的GPIO口，與FPGA管腳相連。相關原理圖如下圖所示
【問題4.2】哪些接口是連到FPGA上，哪些是連到海思芯片上？
答： 連接到FPGA芯片的接口包括：1路HDMI輸入，1路HDMI輸出，1路CVBS輸出，1路SDI IN，1個千兆網接口，1路VGA接口，1路USB3.0接口，2片DDR3。
連到的海思芯片的接口包括：1路HDMI輸出，1路千兆網接口，4片DDR3內存。
【問題4.3】海思芯片可實現哪些功能？
答：海思芯片在此開發板，從千兆網芯片中，接收壓縮的H264編碼數據，在海思芯片中完成H264解碼，然后傳給FPGA處理的功能。
【問題4.4】FPGA和千兆網芯片AR8031是通過什么接口？SGMII還是SERDES？
答：是通過RGMII相連的，不是SGMII，也不是SERDE。
【問題4.5】802能采集一個三四百兆的中頻信號嗎？
解答：不可以的。
