答： MP801開發板上的3片SDRAM，是共地址、共控制信號的，僅是數據信號沒有共用。
在使用的時候，是3片SDRAM一起讀，或者一起寫的。也可以等同于：這是一個48位位寬的SDRAM。
【問題2：VGA接口問題】開發板上的VGA接口，可否連接到筆記本上顯示？
答：VGA接口需要連接到顯示器上顯示，但注意一下，一般情況下，筆記本上的VGA接口只能當輸出使用，不能當輸入使用。
如果您沒有顯示器，建議購買7寸液晶屏。
【問題3：蜂鳴器會響】我使用板子自帶的默認程序，一上電后蜂鳴器就會響，為什么？
答：如果確認是“自帶的程序”，則需要將所有撥碼開關都向一撥。自帶的程序，會檢測撥碼開關的，檢測時會響蜂鳴器。
【問題4：查找FPGA管腳號】如果確認開發板上的管腳號？
答：方法1，您可以下載我們提供的管腳列表，按照列表進行配置。
MP603（點撥）開發板資料：http://www.fpgabbs.cn/forum.php?mod=viewthread&tid=422
MP801開發板資料：http://www.fpgabbs.cn/forum.php?mod=viewthread&tid=421
方法2：最根本的方法，是自己掌握通過“原理圖”來找到FPGA管腳。教程如下：
通過原理圖找管腳號的方法 http://www.fpgabbs.cn/forum.php?mod=viewthread&tid=1002
【問題5】為什么AD采集的信號幅值那么小呀

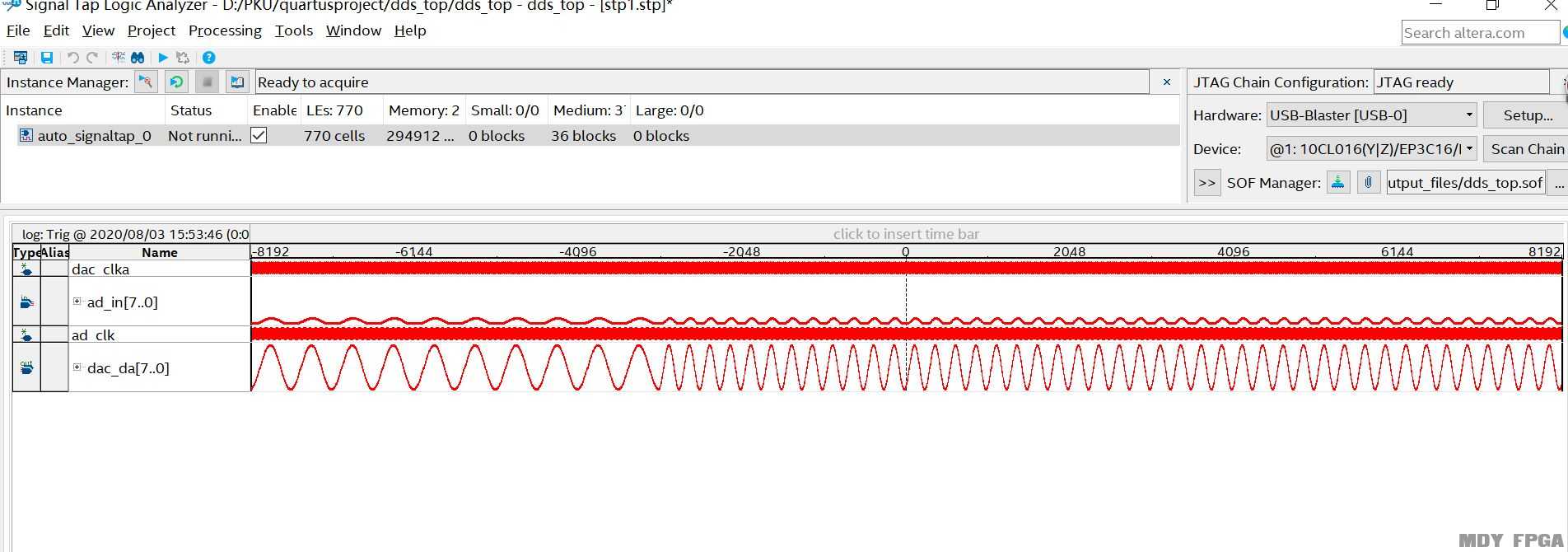

答：AD輸入的幅度比較小，是由于我們開發板DA輸出的電壓范圍在1.34v~1.77v范圍，因而環回到AD后，幅度就偏小
【問題6】801的IO口能輸出5V電壓嗎？

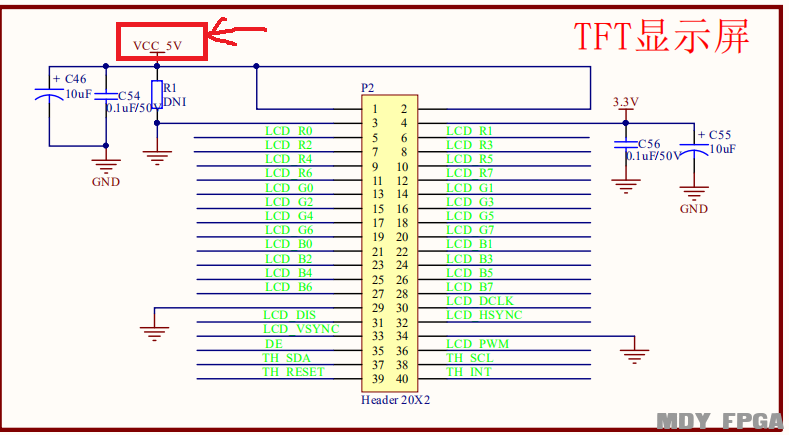

答：看看
【問題7】801開發板上的AD和DA鏈接的時候需要什么線？

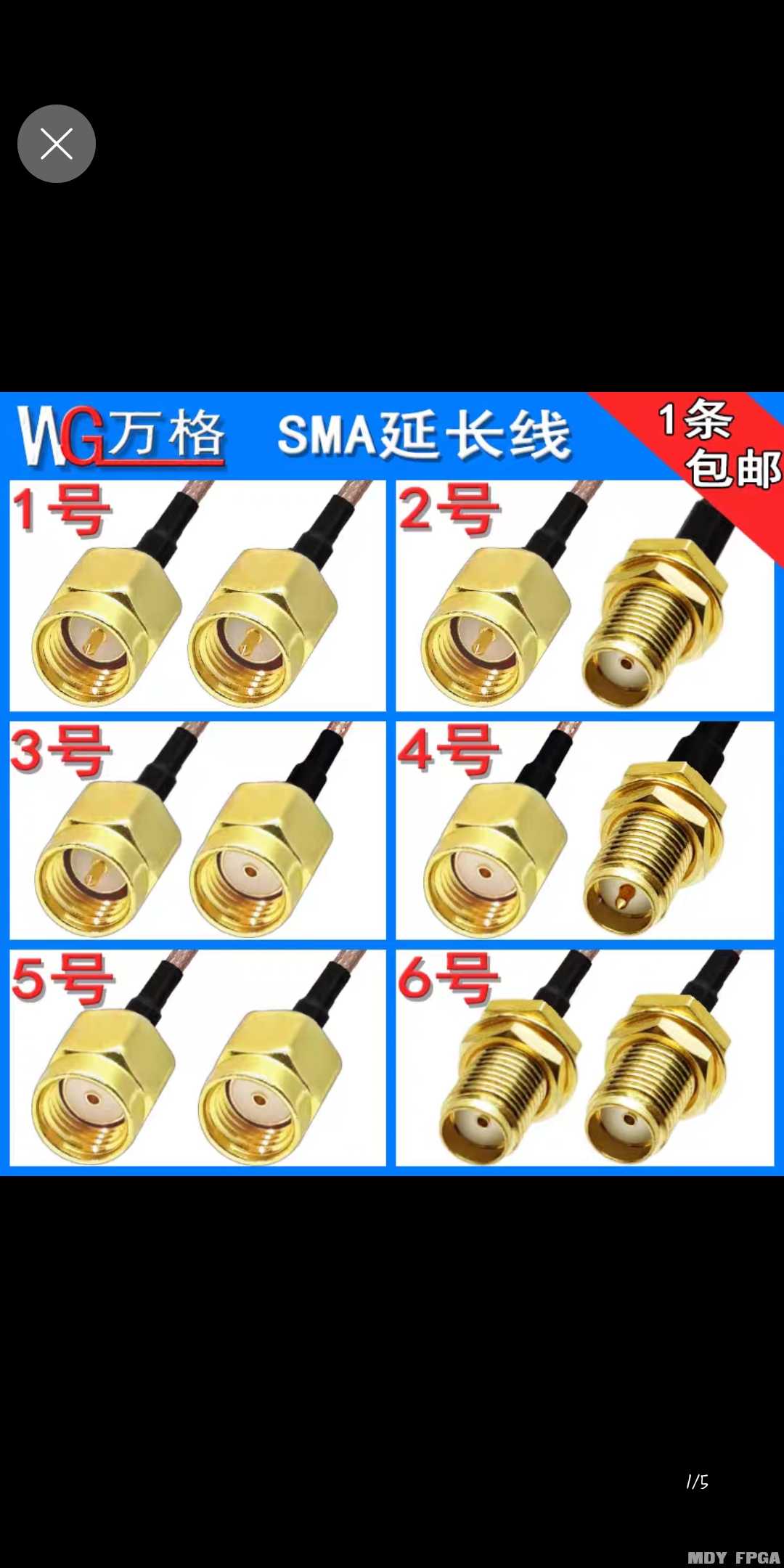

答：使用的是雙公頭的SMA線，如下圖中1所示，就是801開發板使用的
【問題8】 801開發板上有gnd的測試點嗎？
答：那個dac adc的接口就是接地的
【問題9】801開發板原理圖在哪里？
答：
明德揚mp801_v2.0.pdf 【問題10】801開發板VGA能輸出多少顏色？
答：是65536種顏色【問題11】MP801開發板上，AD輸入的支持范圍是多少？
答：支持的輸入范圍是0~3.3V。
【問題12】MP801開發板上的DAC最高支持多少速率？
答：MP801使用的芯片是AD9709，該芯片理論速率可達到125M，具體可查閱該芯片的數據手冊。
【問題13】請問MP801開發板怎么沒有配置Flash?
答：開發板背面板載W25q64JVSIQ串口式SPI NOR FLASH存儲芯片，容量64M-bit,滿足開發過程中存儲程序需求。
具體芯片問題請看下圖：
【問題14】MP801的輸出幅值不正確，預期是0.48~2V，結果幅值很低。

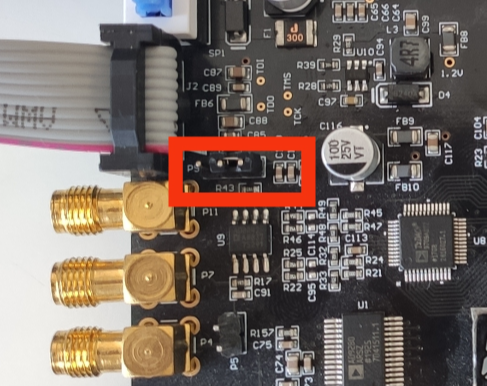

答：請檢查如上兩圖，要使用跳線帽或者杜邦線，將P9中的1和2短拉。
【問題15】請問801開發板的SDRAM器件具體是什么型號？
答：型號是：da00-w9812g6khc1,此器件用戶手冊可以在開發板網盤，相關器件手冊，下載學習。
