ModelSim的最新版本可以從互連網上免費得到，需要購買的只是License文件。ModelSim的下載地址為http：//www.model.com/。打開網站頁面后可以點擊Download，用戶填寫完一張表格以后可以得到一個小時的下載時間。
獲得License的方法有很多種。
首先可以在線申請License文件，選取“開始→程序→ModelSim SE 5.8c→Submit License Request”，會打開一個網頁，填寫信息以后點擊Submit就可以在線申請License了。
另外也可以點擊“開始→程序→Modelsim SE 5.8c→License Request Instructions”會打開一個文本文檔，按要求填寫好后發到指定郵箱即可。
在得到License以后點擊“開始→程序→Modelsim SE 5.8c→License Wizard”，在彈出的對話框里面指定License文件即可。
使用ModelSim進行功能仿真
使用ModelSim對設計的HDL程序進行仿真分為功能仿真和時序仿真兩種。本節將以一個具體的實例講解如何使用ModelSim對HDL工程進行功能仿真。時序仿真的具體內容將在7.4節具體介紹。
這里我們使用的例子是一個分頻電路的設計。所謂分頻電路是將較高頻率的時鐘分頻，得到較低頻率的時鐘。分頻電路的使用較為廣泛。
例如，我們要編寫一個顯示時間的電路就需要一個分頻器，將晶振的頻率分頻得到1Hz的時鐘信號。分頻有幾種方法。對于較為規則的分頻，如2分頻、4分頻、8分頻等，可以調用Quartus或者ISE本身的庫函數來實現。
對于較不規則的分頻，我們也有兩種方法：一種是利用計數器的某一位作為分頻輸出，一種是計數器計數到某一數值時，分頻時鐘信號翻轉來實現分頻。兩種方法的可以從其仿真結果得到。
之所以選擇這個例子，是因為這里例子有實用價值并且設計本身簡單，仿真也較為簡單。
（1）新建工程。
在ModelSim軟件中選擇“File”菜單的“New”選項，選擇“Project”選項。打開如圖所示的新建工程對話框。
ModelSim的安裝
ModelSim的最新版本可以從互連網上免費得到，需要購買的只是License文件。ModelSim的下載地址為http：//www.model.com/。打開網站頁面后可以點擊Download，用戶填寫完一張表格以后可以得到一個小時的下載時間。
獲得License的方法有很多種。
首先可以在線申請License文件，選取“開始→程序→ModelSim SE 5.8c→Submit License Request”，會打開一個網頁，填寫信息以后點擊Submit就可以在線申請License了。
另外也可以點擊“開始→程序→Modelsim SE 5.8c→License Request Instructions”會打開一個文本文檔，按要求填寫好后發到指定郵箱即可。
在得到License以后點擊“開始→程序→Modelsim SE 5.8c→License Wizard”，在彈出的對話框里面指定License文件即可。
7.3.2 使用ModelSim進行功能仿真
使用ModelSim對設計的HDL程序進行仿真分為功能仿真和時序仿真兩種。本節將以一個具體的實例講解如何使用ModelSim對HDL工程進行功能仿真。時序仿真的具體內容將在7.4節具體介紹。
這里我們使用的例子是一個分頻電路的設計。所謂分頻電路是將較高頻率的時鐘分頻，得到較低頻率的時鐘。分頻電路的使用較為廣泛。
例如，我們要編寫一個顯示時間的電路就需要一個分頻器，將晶振的頻率分頻得到1Hz的時鐘信號。分頻有幾種方法。對于較為規則的分頻，如2分頻、4分頻、8分頻等，可以調用Quartus或者ISE本身的庫函數來實現。
對于較不規則的分頻，我們也有兩種方法：一種是利用計數器的某一位作為分頻輸出，一種是計數器計數到某一數值時，分頻時鐘信號翻轉來實現分頻。兩種方法的可以從其仿真結果得到。
之所以選擇這個例子，是因為這里例子有實用價值并且設計本身簡單，仿真也較為簡單。
（1）新建工程。
在ModelSim軟件中選擇“File”菜單的“New”選項，選擇“Project”選項。打開如圖所示的新建工程對話框。

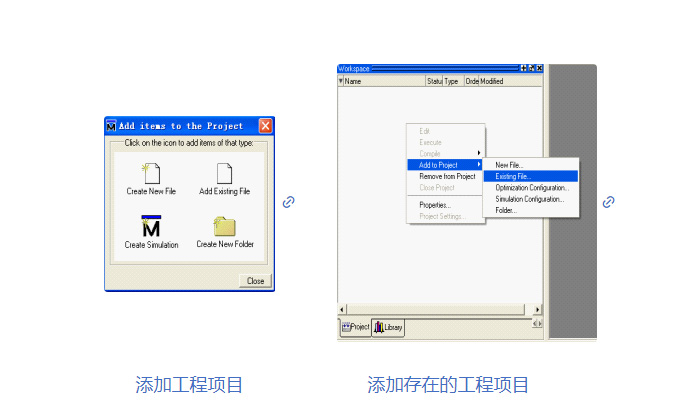

在該對話框中填寫工程名稱，路徑和庫。單擊“OK”按鈕，彈出如圖7.8所示的添加工程項目對話框。
選擇向工程添加的項目類型，然后單擊“Close”按鈕完成工程的建立。在此例中選擇“Add Exiting File”項目。
（2）加入文件。
在新建工程時，也可以不選擇添加的項目種類、而是在project欄里面單擊右鍵，在彈出的菜單里面選擇“Add to Project → Existing File”，如圖所示。
在彈出的添加文件對話框中，選擇要添加的文件，如下圖所示。
（3）編譯文件。
在文件上面單擊右鍵，選擇“compile”選項下的“compile all”，如下圖所示。
當文件窗口中的“Status”欄的問號圖標變成一個勾的圖標時，說明編譯成功。
（4）仿真文件。
在Workspace的“Library”選項卡中，在work子目錄里面雙擊test文件圖標，就會自動完成仿真，如下圖所示。
（5）查看波形。

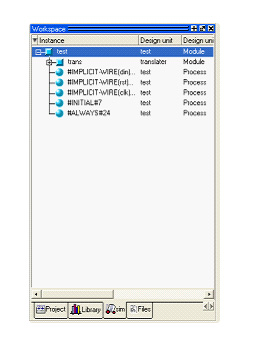

編譯成功以后，Workplace的“sim”選項卡將變成如下圖所示的樣子。
右鍵單擊test，選擇“Add”選項下面的“Add to Wave”選項，為波形窗口添加信號，如下圖所示。

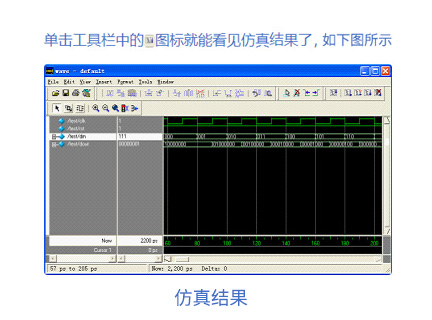

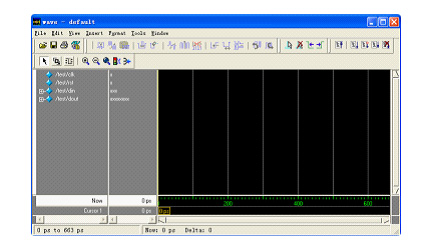

此時即可在新彈出的波形窗口中看到已添加的信號，如下圖所示。
