Vivado中提供了1種IBERT工具用于對Xilinx FPGA芯片的高速串行收發器進行板級硬件測試。通過IBERT我們可以獲取誤碼率，觀察眼圖，調節串行收發器的參數，從而有助于判斷可能存在的問題，便于驗證硬件的穩定性和信號完整性。本測試實例教程使用IBERT工具對與SFP連接的GTX進行5 Gbps速率下的測試。從誤碼率和眼圖兩個角度來驗證電路板GTX部分工作的穩定性和可靠性。本測試實例基于Vivado 2019.1版本開發。

本測試實例是在明德?lián)P(MDY) K7核心板上進行的，這款核心板能夠方便二次開發利用。在FPGA 芯片的HP 端口上掛載了4片DDR3存儲芯片，每片DDR3 容量512 MB 字節，組成64bit 位的數據位寬。4個板對板連接器擴展出了276個IO，全部IO的電平可以通過更換核心板上的磁珠來修改，滿足用戶對+3.3V、+2.5V、+1.5V電平接口的需求，另外也擴展出了16對高速收發器GTX接口。供電范圍大，5-12V電壓均可。通過手冊了解到同一個BANK管腳到連接器接口之間走線做了等長和差分處理。該核心板的結構示意圖如圖1。

圖1 該核心板結構示意圖

2. 測試原理

IBERT中的BERT是Bit Error Ratio Test的縮寫，指比特出錯概率測試，簡而言之就是誤碼率測試。誤碼率（Bit Error Rate，BER）作為高速數據傳輸技術中的重要指標，它代表了數據傳輸?shù)目煽啃浴?duì)于數字通信系統，BER可以定義為出現錯誤碼的估計概率。這意味著任何通過系統傳輸?shù)谋忍囟伎赡鼙诲e(cuò)誤地接收。因此，發送的“1”接收到為“0”，或傳輸為“0”被接收到的為“1”。在實際測試中，誤碼率是通過系統傳輸一定比特的比特?cái)?shù)和計算接收到的不正確的比特?cái)?shù)來測量的。誤碼率是接收到的錯誤比特?cái)?shù)與傳輸?shù)目偙忍財?shù)之比。利用累積分布函數定義置信系數SLC（Statistical Level of Confidence）：

式中，N為傳輸中發生錯誤的比特?cái)?shù)，n為傳輸?shù)目偟谋忍財?shù)，p = 10^-12，通過置信系數得到在傳輸n bit后誤碼率為：

式中，BER 傳輸n bit發生錯誤概率，ln[.]是自然對數。當沒有檢測到錯誤（N = 0）時，式5.7中的第二項等于零，方程的求解得到了很大的簡化。

首先對明德?lián)PXilinx K7核心板光纖接口進行了誤碼率。Vivado中IBERT工具的測試原理是通過收發器由外部回環進行自收自發而實現。就是將同一組收發器的TX和RX進行短接，TX發送端通過發送某種特定序列的數據流，在RX接收端接收后，通過比對發送和接收的數據，從而得出接收端誤碼的統計值。將光模塊插入SFP屏蔽籠內，然后通過單根光纖將光模塊的TX和RX短接，便可以通過IBERT工具對GTX進行測試。

3. QUAD(GTX BANK)、CHANNEL、GTX間的關系

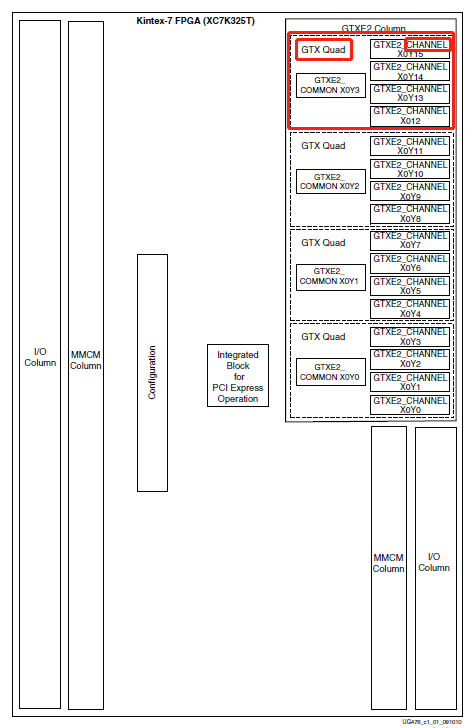

首先可以從圖2中看到XC7K325T中共有16個GTX，每4個GTX組成一個Bank，稱為Quad，即XC7K325T芯片共有4個Quad。

              圖2 Kintex-7 FPGA(XC7K325T)GTX結構圖

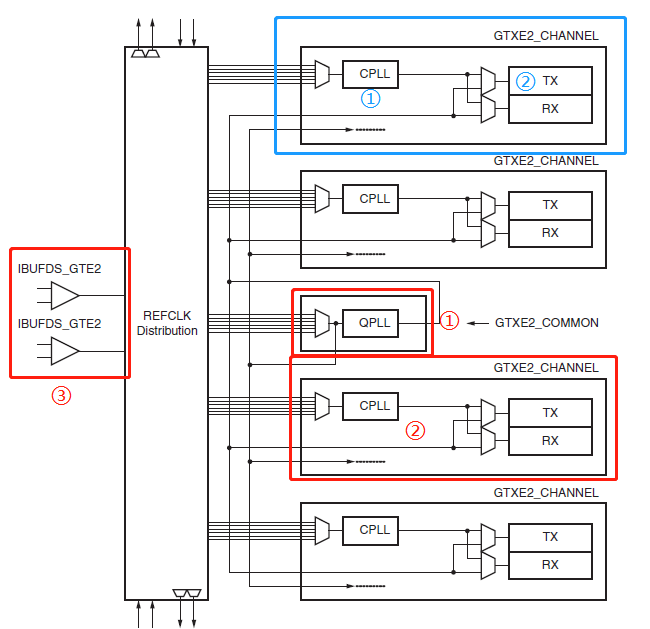

如圖3所示，具體看Quad布局圖，可以看到一個Quad包含4個GTX_channel（簡稱GTX或channel）和一個QPLL。

                                圖3 Quad布局圖

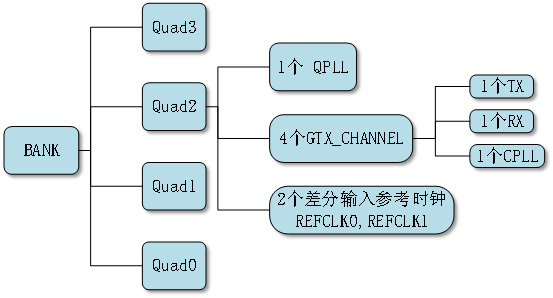

所以Kintex-7 FPGA(XC7K325T)中quad、channel、GTX相互關系如圖4所示。1個Quad中有2個參考時鐘（REFCLK0,REFCLK1），根據板卡設計圖可知具體使用REFCLK0還是REFCLK1，參考時鐘頻率應根據核心板實際晶振頻率來選擇。

圖4 quad、channel、gtx相互關系

4. 測試結果

通過新建IP核工程，為IBERT協議配置定義界面，IP核有一些預置的協議，如收發器線速率選擇，位寬選擇，收發器參考時鐘來源和頻率等。本設計SFP+來自Quad116，參考時鐘來自MGTREFCLK1_116。本設計將GTX收發器參考輸入時鐘作為其系統時鐘。之后例化，生成bit流文件，完成FPGA配置文件生成。按照測試原理，我們將SFP+的光纖模塊的TX和RX短接，如圖5所示。連接好硬件，將bit文件下載到硬件電路板。

圖5 硬件實物圖與連接

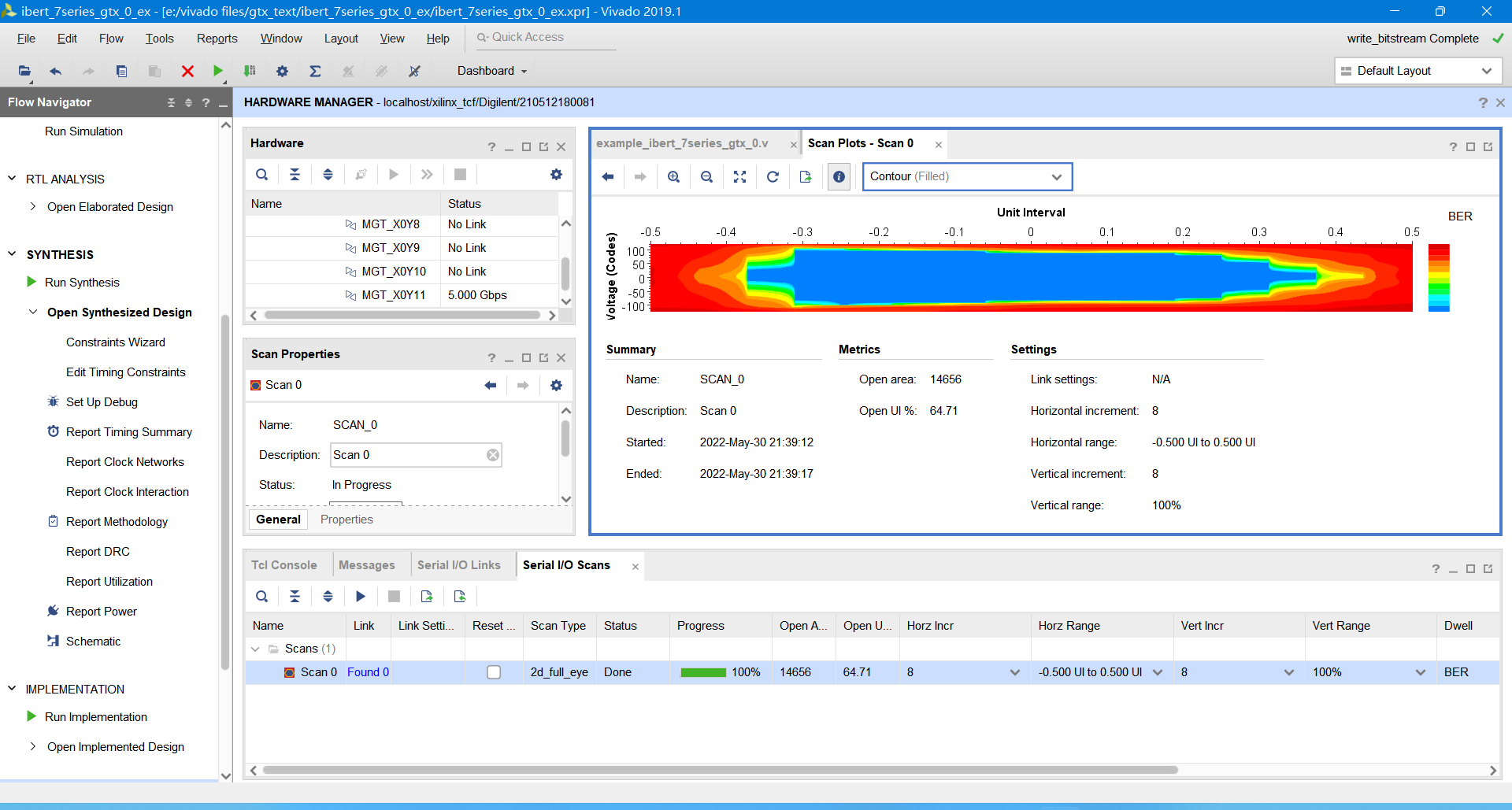

選擇需要查看眼圖的鏈路，眼圖參數可以使用默認參數，收發器眼圖測試結果如圖6所示。

圖6 測試收發器眼圖

利用單根光纖將光模塊輸入輸出短接進行回環測試，使用IBERT IP核測試，通過Xilinx下載器將數據讀出。回環測試序列使用PRBS-31。每2小時記錄一次數據，總共測試48小時。測試結果如圖7所示，橫坐標為時間，連續運行48小時后，縱坐標為誤碼率，光纖通信誤碼率為2 × 10^-15，速率穩定在5 Gbps，除去編碼開銷實際速率為4 Gbps，滿足一般的速率需求。

圖7 誤碼率測試

5. 總結

通過環回方式的誤碼率測試，可判斷出存在的問題以及測試出板卡實際支持的速率。IBERT可在運行過程中設置高速串行收發通道的各項參數，并提供了多種環回模式及多種測試激勵源，并可通過自動掃描測試，確定收發的最佳參數。可以滿足硬件測試時對高速串行收發通道信號測試的大部分需求，在故障定位等場合均可使用。
