明德揚設計的工程經常使用到Quartus Ⅱ軟件，其中常用的調試工具就是SignalTap。當代碼經過仿真沒有問題，但加載到FPGA電路板后，發現功能不正確時，我們就可以用signalTap工具進行分析，它的作用就類似于一個數字邏輯分析儀。今天就給大家分享SignalTap的使用教程。

二，使用SignalTap調試設置步驟

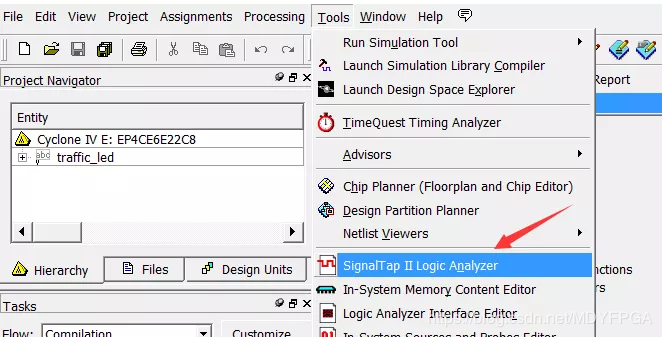

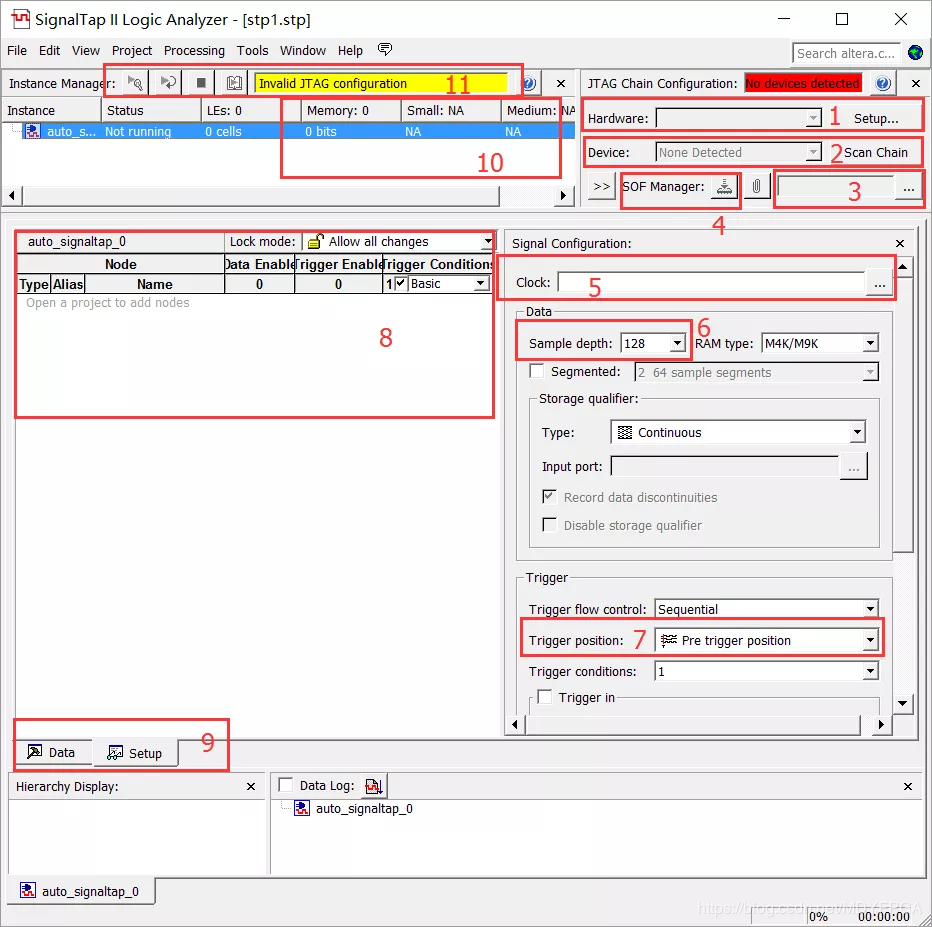

  界面示意圖如下所示，其中有對應的標號，其解釋如下：

◆ 1—4為基本的軟硬件配置：
  1為下載線選擇；
  2為硬件檢測（識別相關的FPGA設備）；
  3工程配置文件選擇（sof文件）；
  4加載sof文件（1-3均完成后即可加載文件）。

  ◆ 5為采樣時鐘設置：選擇采樣時鐘，采樣時鐘要根據具體需要進行設置, 可以為模塊的工作時鐘，也可以為內部信號；

  ◆ 6為采樣深度設置：采樣深度并非越大越好，要根據分析需求進行合理設置；

  ◆ 7為觸發位置選擇：包括前段觸發、中間觸發、后端觸發三種方式，以觸發點為參考，觸發位置不同，我們能得到不同時間段的信號值。

  ◆ 8—9為信號設置：包括添加信號，設置信號觸發條件等。在8中空白處雙擊即可添加信號界面，根據需要添加工程中的相應信號，添加信號后即可設置其觸發條件。

  ◆ 10為資源使用情況指示：如果資源多于FPGA本身的資源，綜合時會報錯，無法進行分析。

  ◆ 11為運行操作按鈕：開始運行后，待觸發條件滿足后會顯示波形。

三，選擇采樣時鐘

  1、SIGNALTAP的采樣時鐘，不一定是時鐘信號，可以是其他任意的信號。總之，SIGNALTAP會在采樣時鐘的上升沿去捕捉信號的值，如果沒有上升沿，則會一直等待。例如下圖所示，就是以按鍵信號key【0】為采樣時鐘。在key【0】由0變1時，就會采樣一個值。

2、若該工程使用到幾個模塊，并且每個模塊的時鐘不一定相同，則我們選擇采樣時鐘時，要根據我們要測試的信號所在的模塊的時鐘是什么。

四，選擇觸發條件的次數

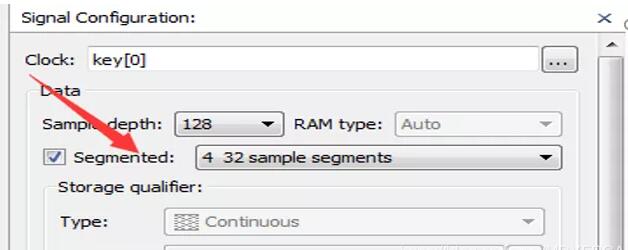

  下圖所示，通過設置segmented，可以檢查滿足觸發條件的次數。例如，發現按鍵有時候失靈的情況，為了定位此問題，我想檢查按鍵按下的次數，是否與捕捉到信號次數一致。

其主要設置為：

把segmented設置為32；
把捕捉到信號key_vld拉到顯示窗口，該信號為1表示捕捉到一個按鍵；
設置觸發條件為：key_vld的上升沿；
按下run鍵，等待觸發條件滿足；
按下按鍵4次；
按停止捕捉鍵 。
五，信號的觸發條件

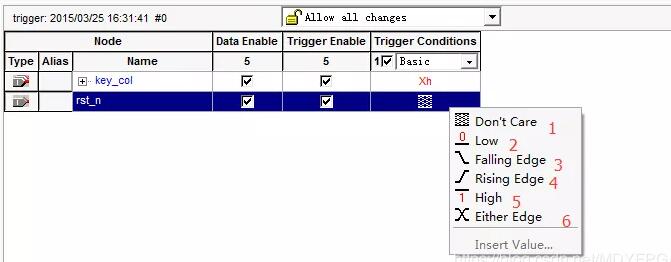

1、如下圖所示，6種觸發條件的含義如下：
  don’t care：表示不關心，也即任意，此信號的值不影響觸發條件；
  Low ：低電平觸發；
  Falling Edge：下降沿觸發；
  Rising Edge：上升沿觸發；
  High：高電平觸發；
  Either Edge：雙沿觸發，即有變化時觸發。

此時的觸發條件含義為：當rst_n為上升沿并且key_col全為高時觸發。
注意，這里多觸發條件之間默認的是“與”的關系，很多人會誤認為是“或”的關系。
