高速ADDA項目概述
1. 高速（125MHz以上）、高精度（大于14bit）
2. ADC/DAC前端、后端電路硬件設計
3. 涉及LVDS、JSED204B等數字接口
4. 可通過光纖、PCIE、千兆網傳輸數據

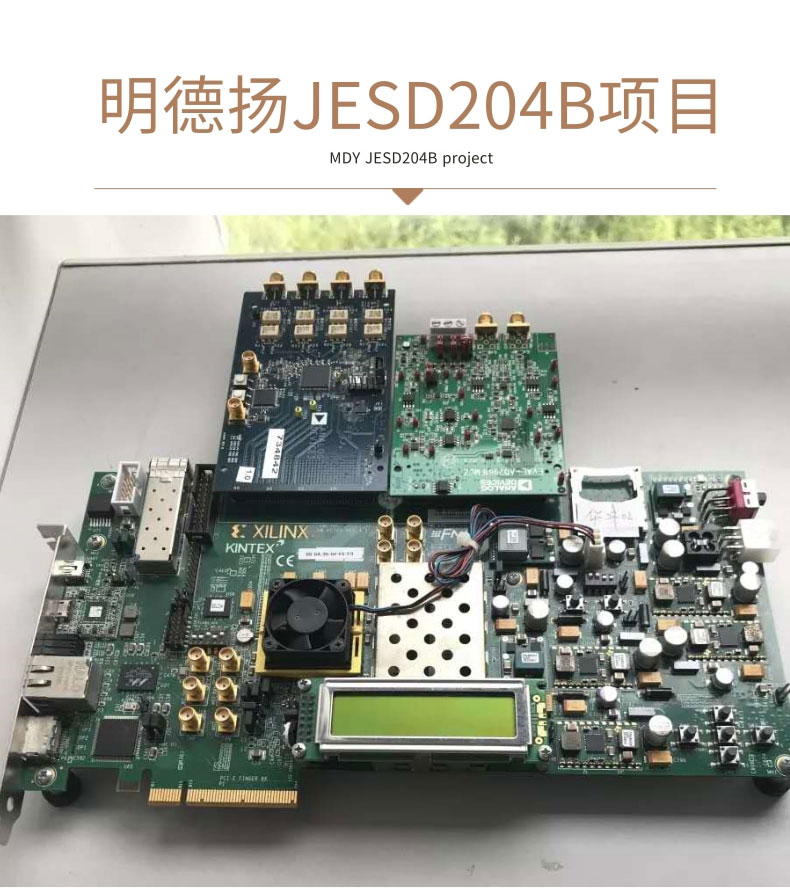

案例一. JESD204B精密儀器項目
核心技術：
1. 千兆網傳輸；
2. 上位機和FPGA通信機制；；
3. 轉換速率高達1G的AD、DA控制；
4. JESD204B協議；
5. 提供軟件技術及硬件解決方案。

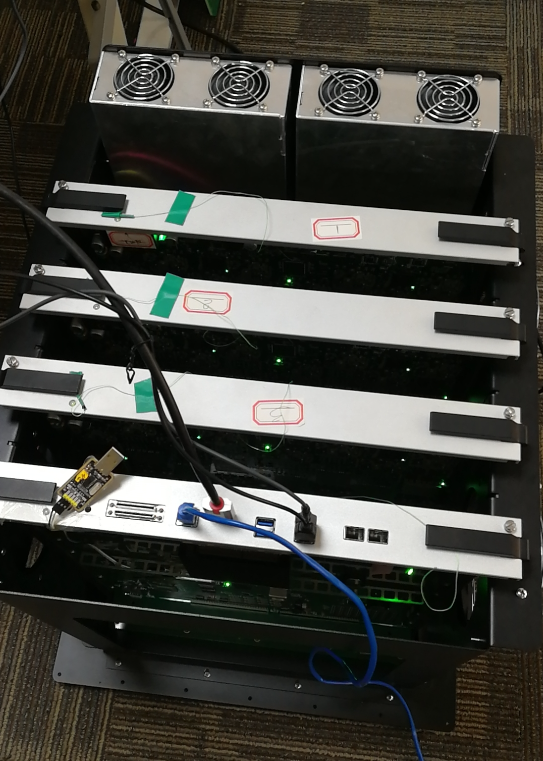

案例二. 芯片測試儀項目
核心技術：
1. 集成8片高端KU060 FPGA芯片；
2. 實現高達800M信號測量；
3. 實現測量信號PS級精度同步；
4. 每板集成2片16G DDR4；
5. 高速AD DA芯片。
具體的價格取決于方案的技術指標、項目周期等因素，歡迎洽談了解，需要了解相關信息可以聯系：易老師13112063618（微信同號）
